1 概述

  CH340是一个USB总线的转接芯片，实现USB转串口或者USB转打印口。在串口方式下，CH340提供常用的MODEM联络信号，用于为计算机扩展异步串口。

2 技术参数

1. 供电方式：TypeC。
2. 最大波特率：2M。
3. 串口IO电压：3.3V。
4. 输出电流：500mA（3.3V）、200mA（5V）。

3 工作原理

  内部使用CH340G作为主控。使用USB接口连接电脑。内部电源将USB电源转为3.3V为内部芯片供电，并同时向用户接口提供。用户接口的5V输出直接从USB取电。

4 结构特征

  整机采用PLA材料打印成型，配合M2螺丝与螺母装配。其中USB接口内凹设计，能够保护USB线缆不受弯折损坏。有电源指示、收发指示共有三个指示灯。

5 安放安装

  此产品为便携产品，不存在安装固定方法。

6 使用操作

  连接设备时、按照下图连接。

说明	功能	序号	序号	功能	说明
防呆缺口	NC	1	2	5V	连接目标板5V
连接目标板3.3V	3.3V	3	4	3.3V	连接目标板3.3V
连接目标板GND	GND	5	6	GND	连接目标板GND
连接目标板RST	RST	7	8	IO0	连接目标板IO0
连接目标板TXD	RXD	9	10	TXD	连接目标板RXD

1 串口通信

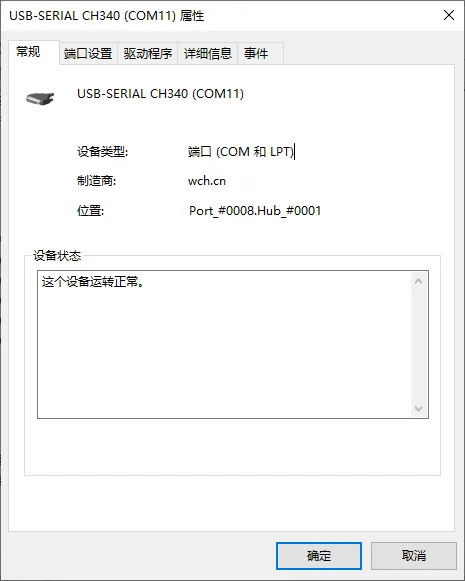

  打开设备管理器，会看到一个串行设备。

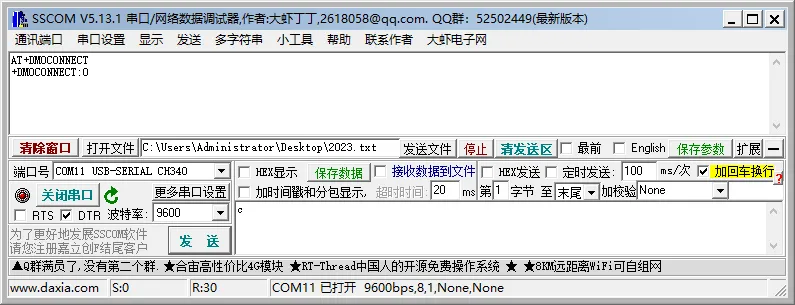

  打开串口助手，也会看到它。

2 ESP8266自动下载

  按照以下连线方法链接USB转串口与目标板。

USB转串口	目标板
3.3V	3.3V
GND	GND
IO0	IO0
RST	RST
TXD	RXD
RXD	TXD

7 维修保养

  无维修及保养内容。

8 故障排除

  暂无
