准备材料

硬件

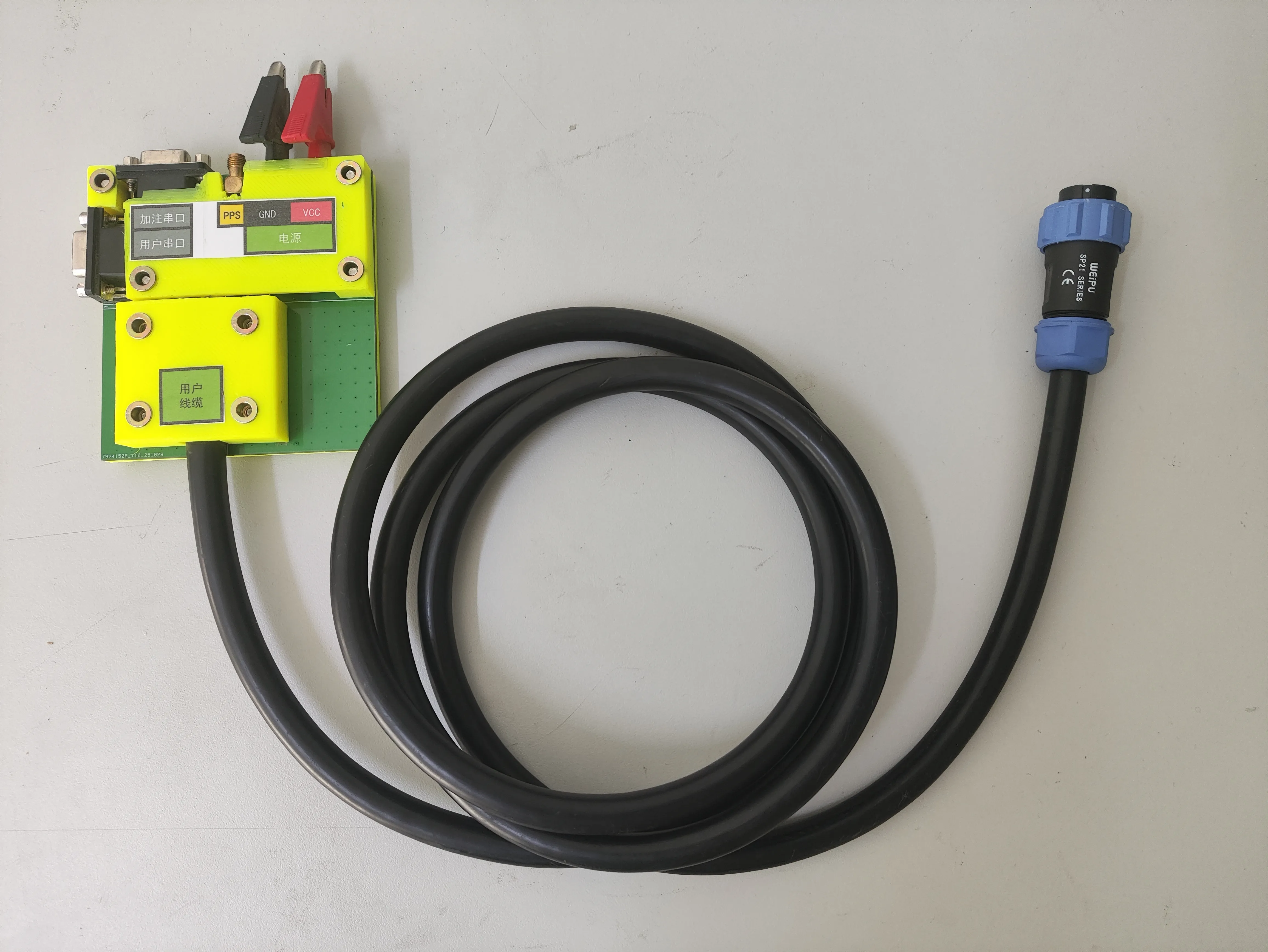

1. 测试线缆

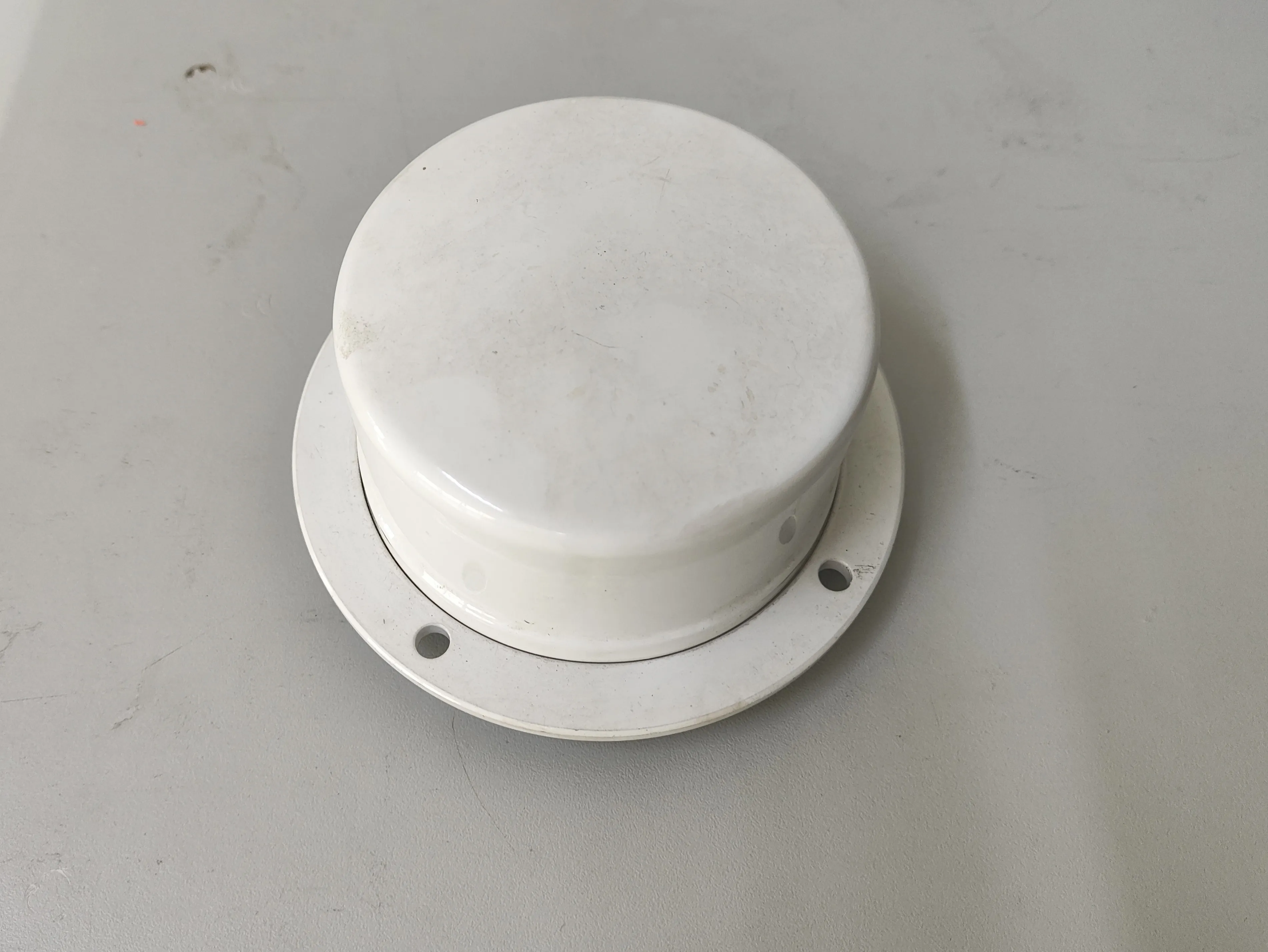

2. 用户机

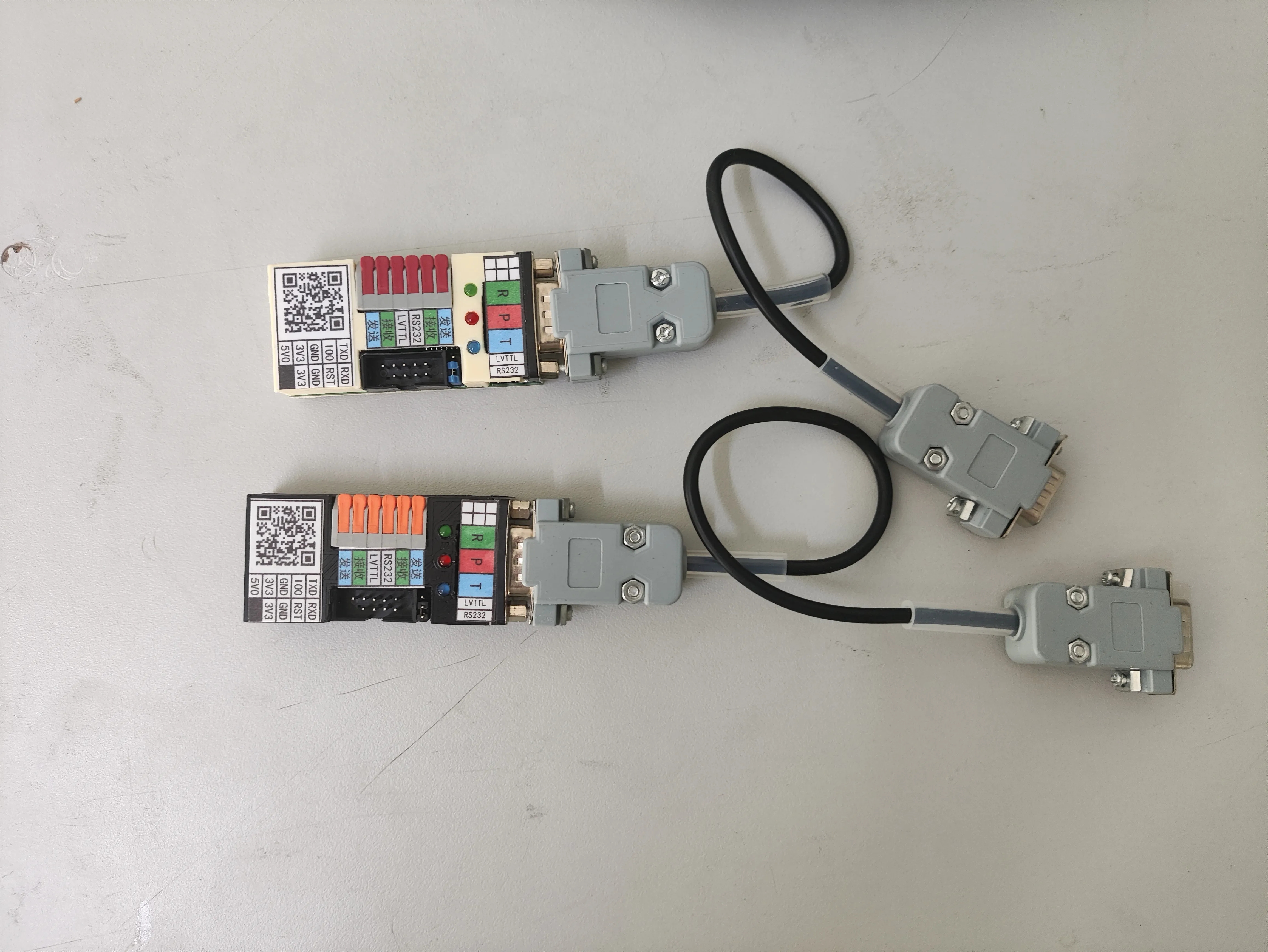

3. 串口电缆

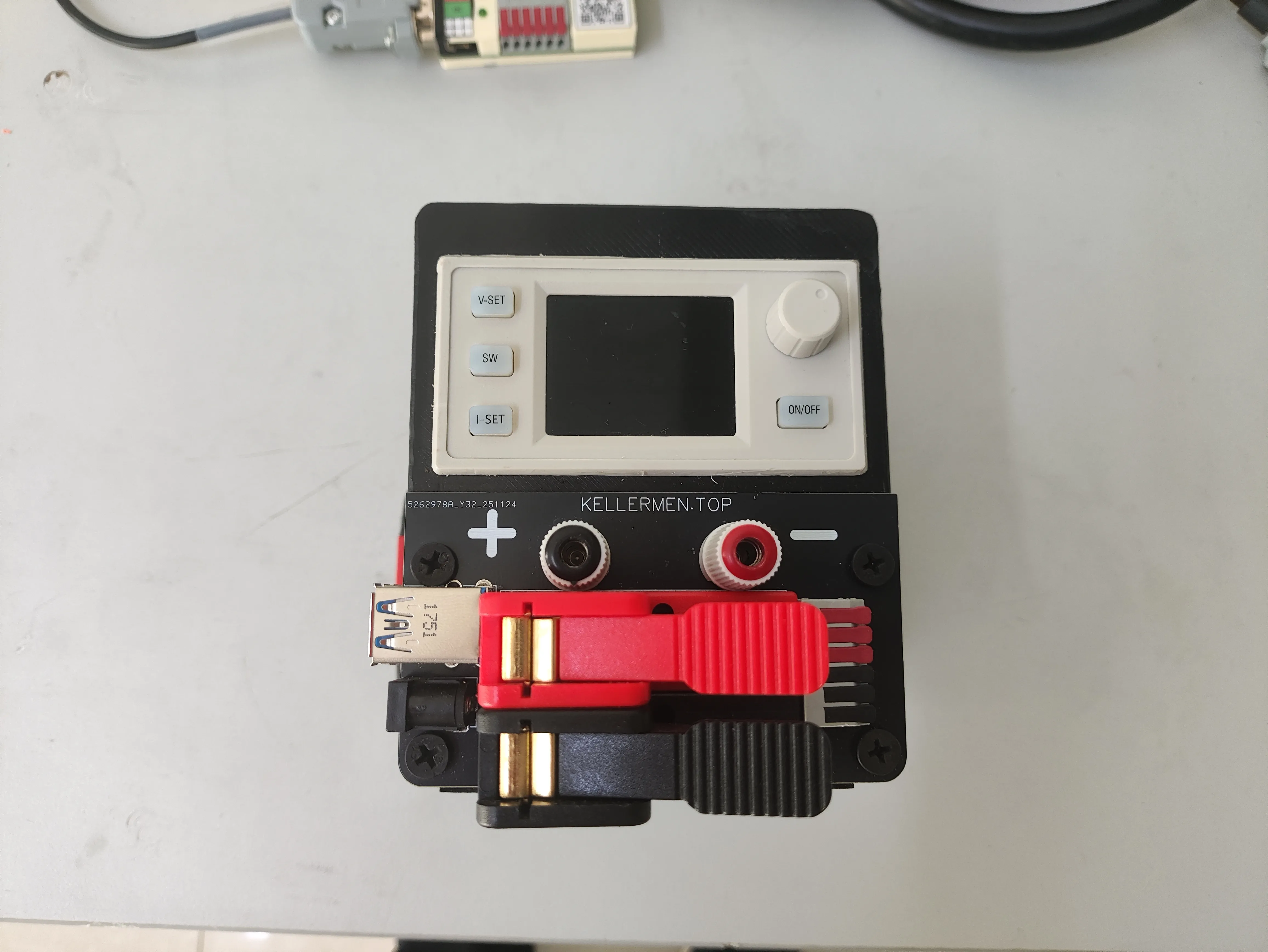

4. 电源（12V3A）
5. windows计算机

WCH-CH340(3B).pdf
5.4. 串口特性
对于单向1Mbps及以上、或双向500Kbps及以上的应用,建议改用CH343启用硬件自动流控。
CH340串口接收信号的允许波特率误差约2%,CH34OG/CH340T/CH340R串口发送信号的波特率误
差小于0.3%, CH3400/34ON/340K/340E/340X/340B串口发送信号的波特率误差小于1.2%。

程序包

FirmwareUpgradeKit_V1.4_huimei_HTX304p_20240521.7z

连接设备

检查工作电流

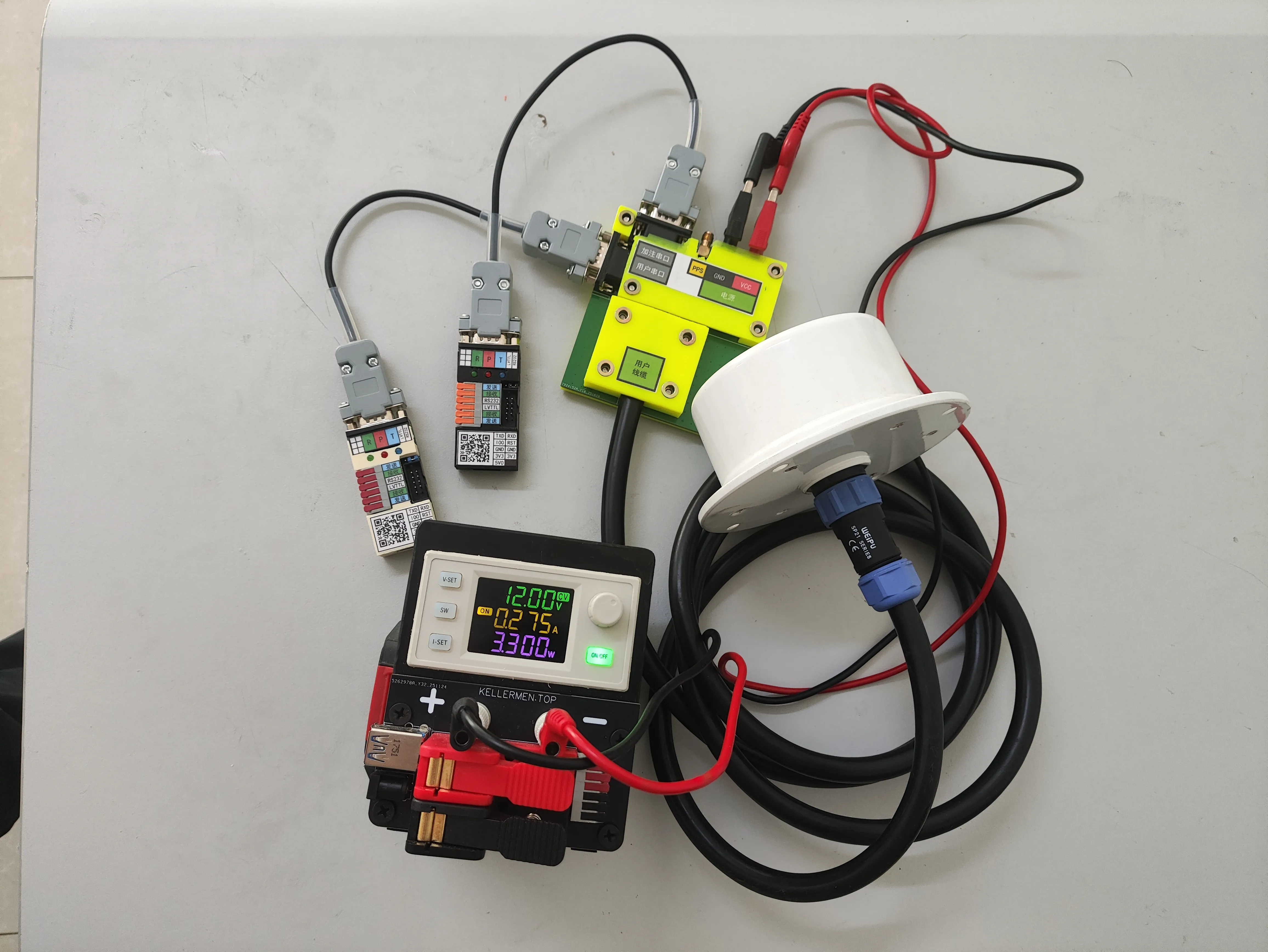

按照此流程图连接设备

连接后工作电流应约为0.3A。

验证串口连接

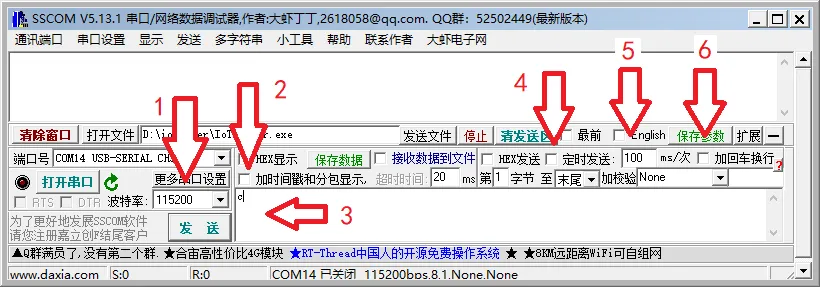

连接后打开两个串口助手。串口设置如下。

1. 波特率115200
2. 取消加时间戳和分包显示
3. 定时发送字符C（大小写均可）。
4. 勾选定时发送
5. 定时发送的间隔为100ms
6. 取消加回车换行

配置如下图所示

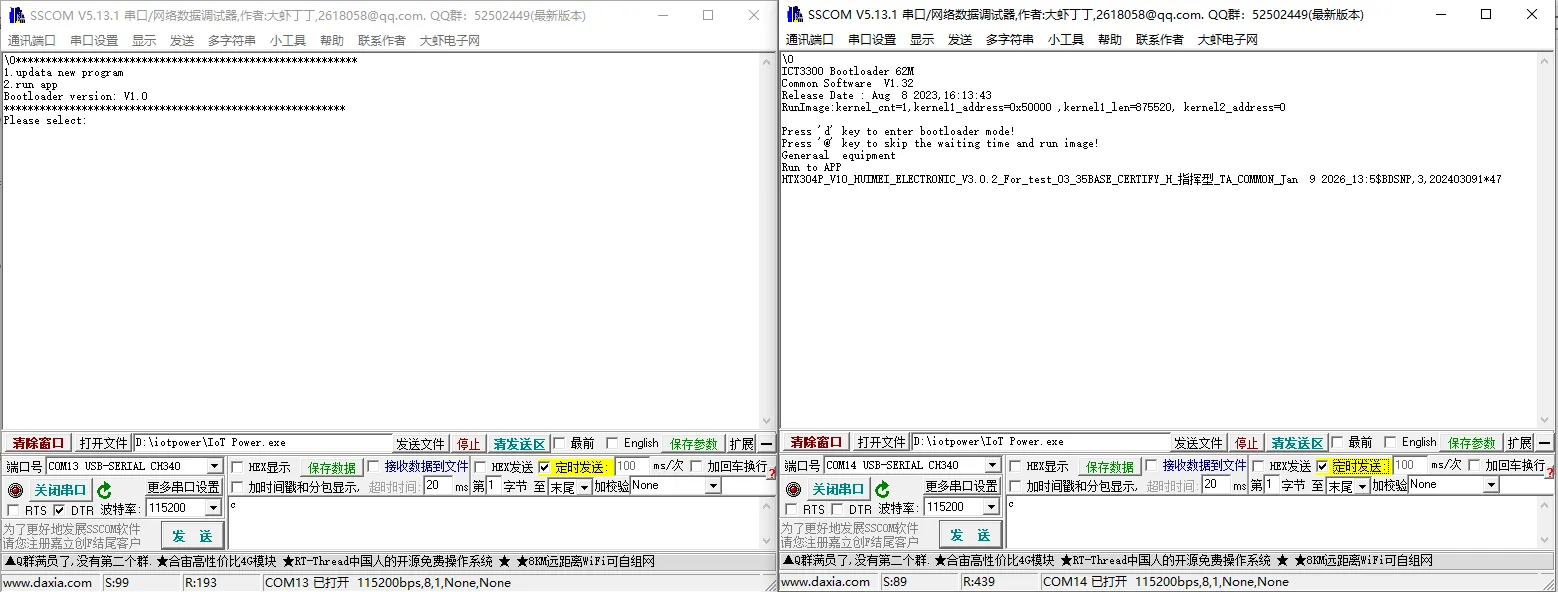

设置串口设置成功后，将设备上电。观察输出。

左侧串口助手收到升级菜单。此串口为用户串口且连接正常。

\0*********************************************************
1.updata new program
2.run app
Bootloader version: V1.0
*********************************************************
Please select:

右侧收到启动信息。能观察到版本号。此串口为加注串口。

\0
ICT3300 Bootloader 62M
Common Software  V1.32
Release Date : Aug  8 2023,16:13:43
RunImage:kernel_cnt=1,kernel1_address=0x50000 ,kernel1_len=875520, kernel2_address=0

Press 'd' key to enter bootloader mode!
Press '@' key to skip the waiting time and run image!
Generaal  equipment
Run to APP
HTX304P_V10_HUIMEI_ELECTRONIC_V3.0.2_For_test_03_35BASE_CERTIFY_H_指挥型_TA_COMMON_Jan  9 2026_13:5$BDSNP,3,202403091*47

升级北斗板卡程序

保持连接用户的串口助手不变，将连接加注串口的串口助手点击关闭串口。

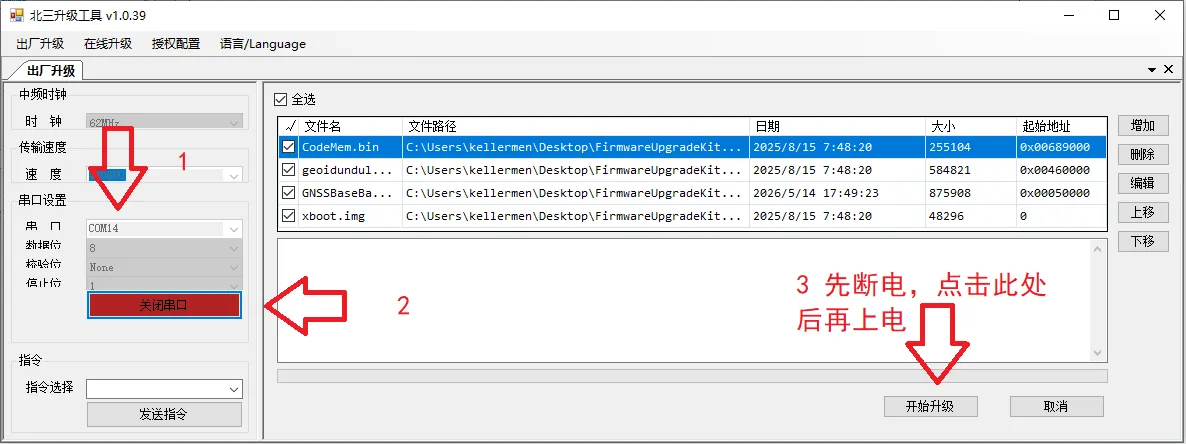

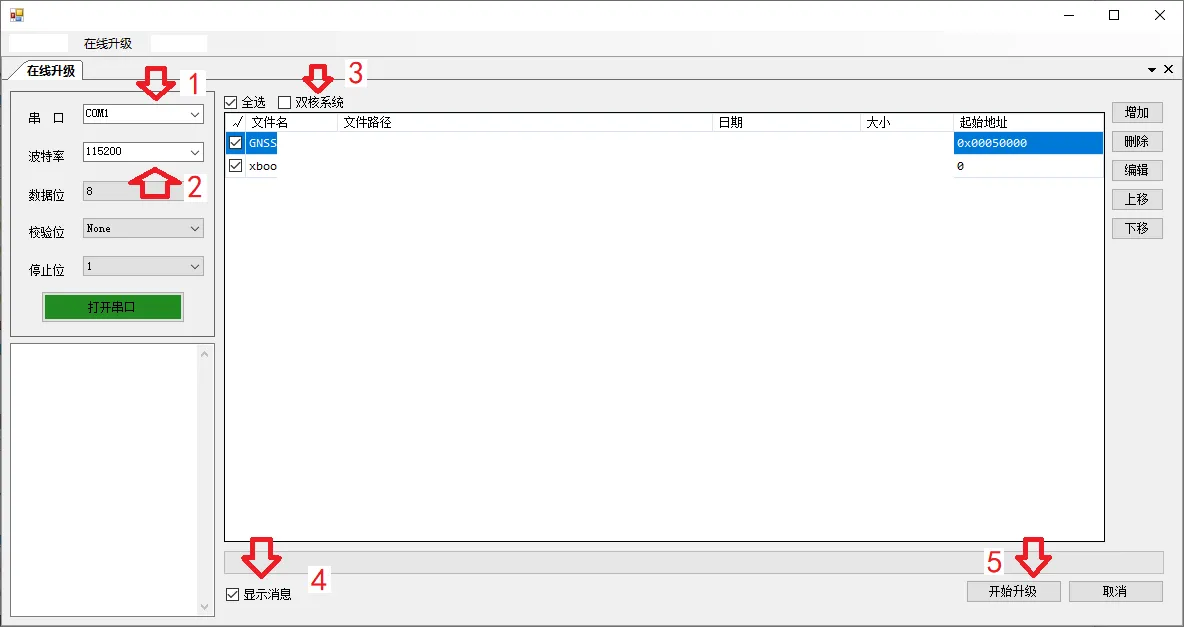

打开升级程序

1. 选择连接至加注串口的串口号
2. 点击打开串口
3. 先将设备断电，点击开始升级后，再将设备上电。

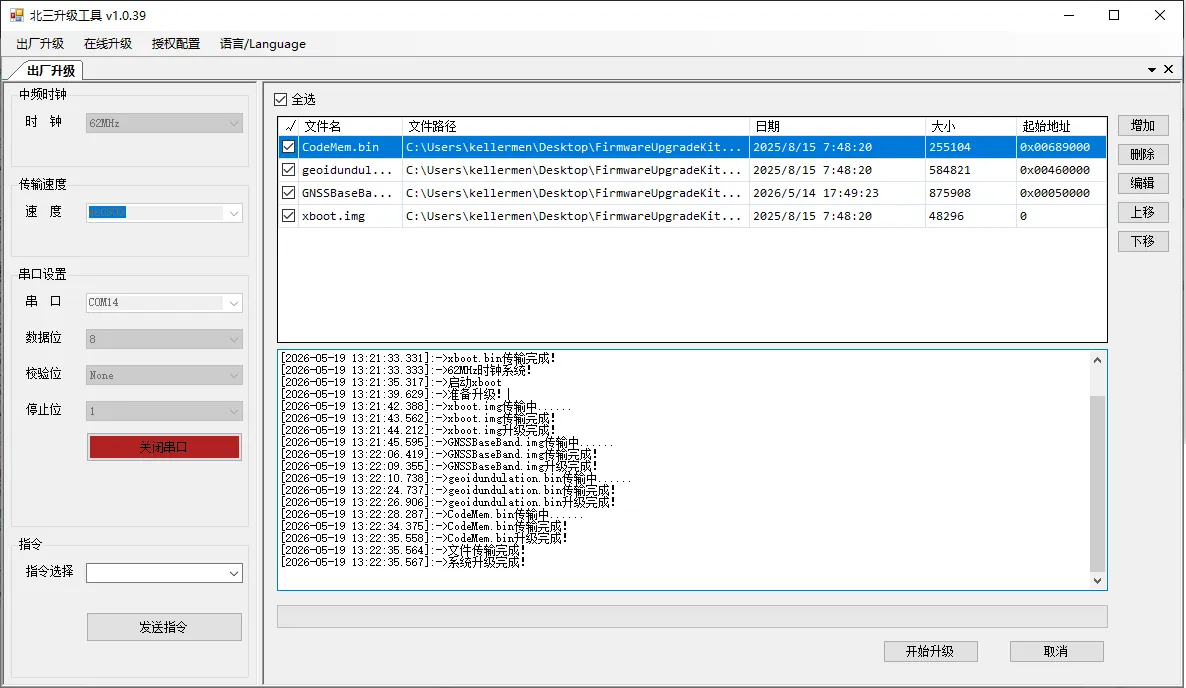

升级完成

升级主板程序

开始升级

将连接到用户串口的串口助手点击关闭串口。打开超级终端。新建连接时，名称随意。

选择连接用户串口的串口号。

串口波特率选择115200、数据流控制选择无。

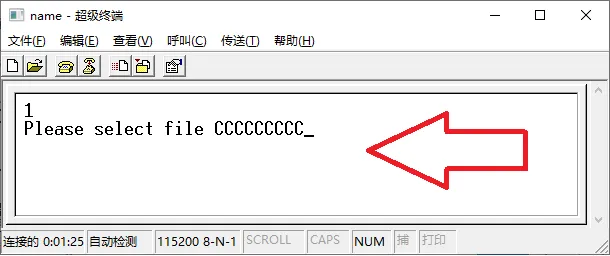

在此输入框内输入1，然后会提示选择要升级的文件。并不断有字符C输出。

选择传送、发送文件。

浏览选择需要升级的固件。下拉选择Ymodem协议，然后点击发送。

升级完成

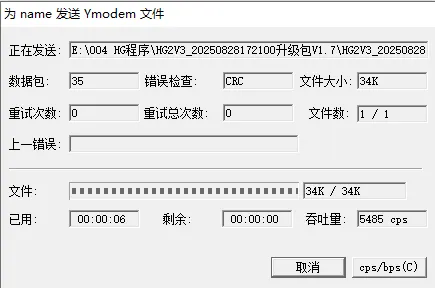

升级过程中，会有进度条，发送完成后，此窗口会自动关闭。

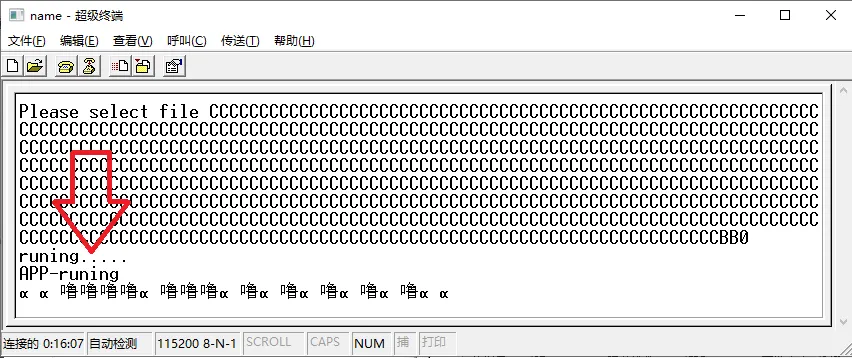

升级完成后会出现程序运行的提示。此时更新完成。
