准备工作

  将需要输出GERBER的PCB文件单独放入一个文件夹中。输出完毕后删除PCB文件就是需要的GERBER文件了。

画线层转出

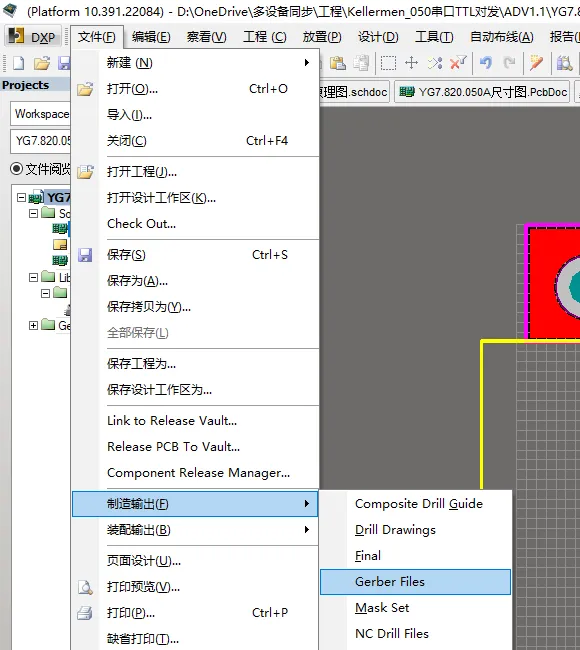

打开对话框。

graph LR
文件 -->
制造输出 -->
Gerber_File -->
层

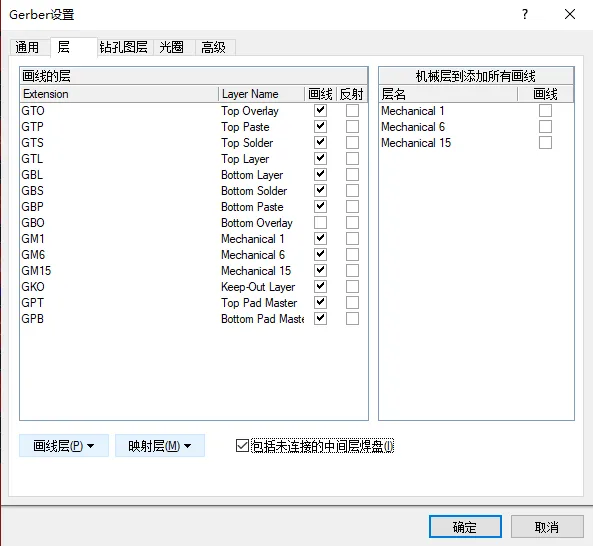

  选择层选项卡。

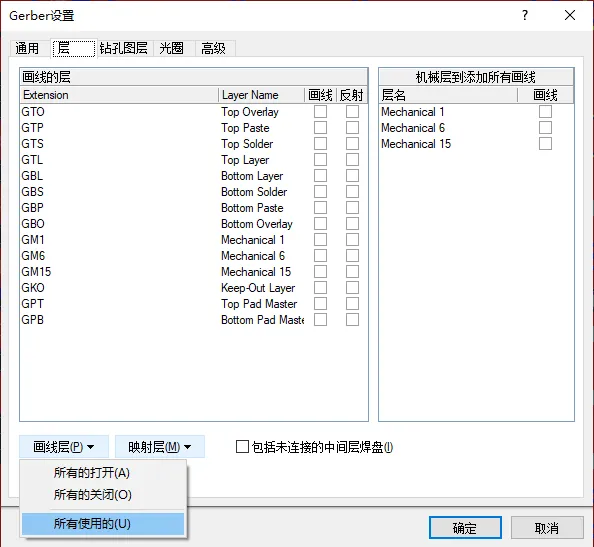

  选择所有使用的。   勾选包括未连接的中间层焊盘。   点击确定，会输出层文件。

NC Drill File

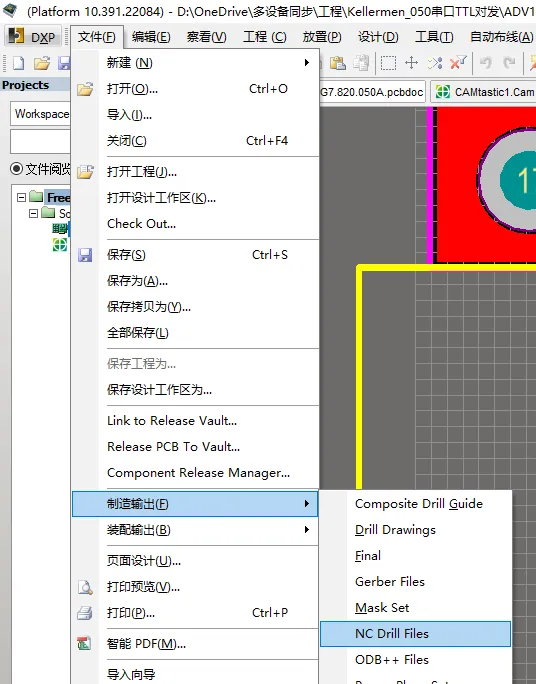

  切换回PCB文件，打开对话框。

graph LR
文件 -->
制造输出 -->
NC_Drill_File

  点击确定，会输出NC Drill File。

钻孔图层

  打开对话框。

graph LR
文件 -->
制造输出 -->
Gerber_File -->
层

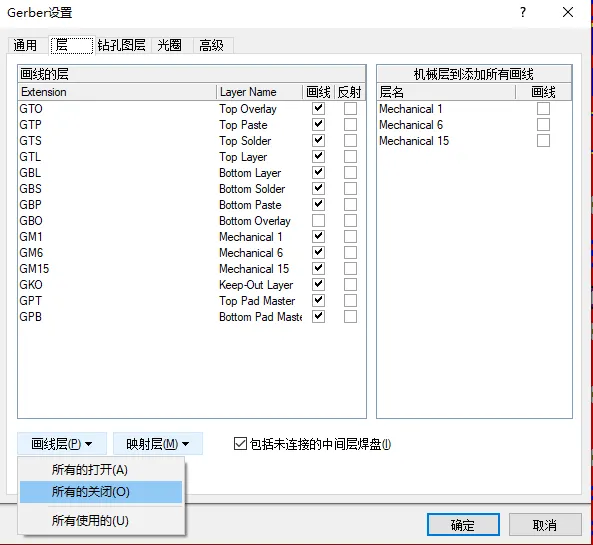

  点击所有的关闭。

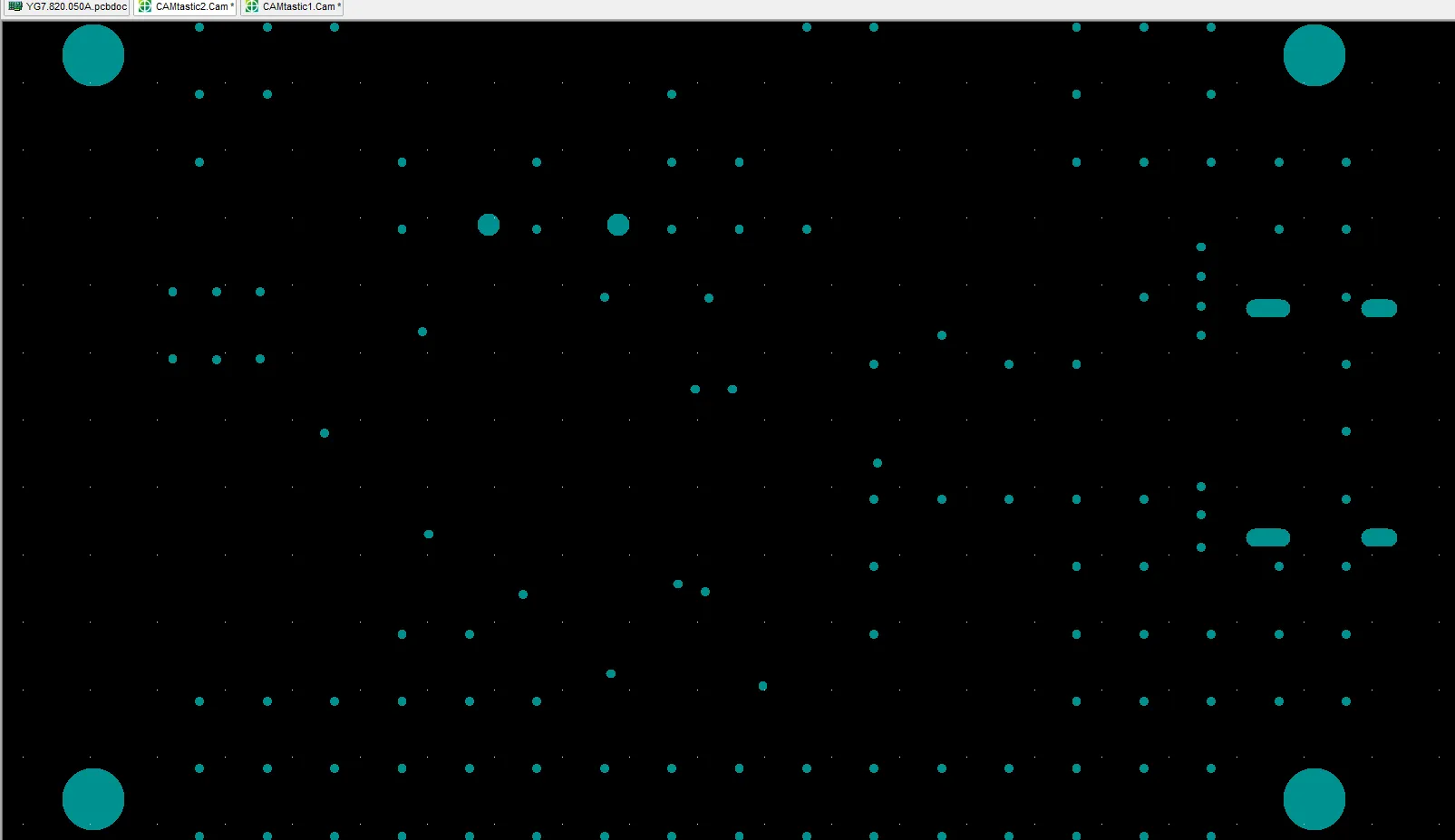

  切换至钻孔图层。

graph LR
钻孔图层

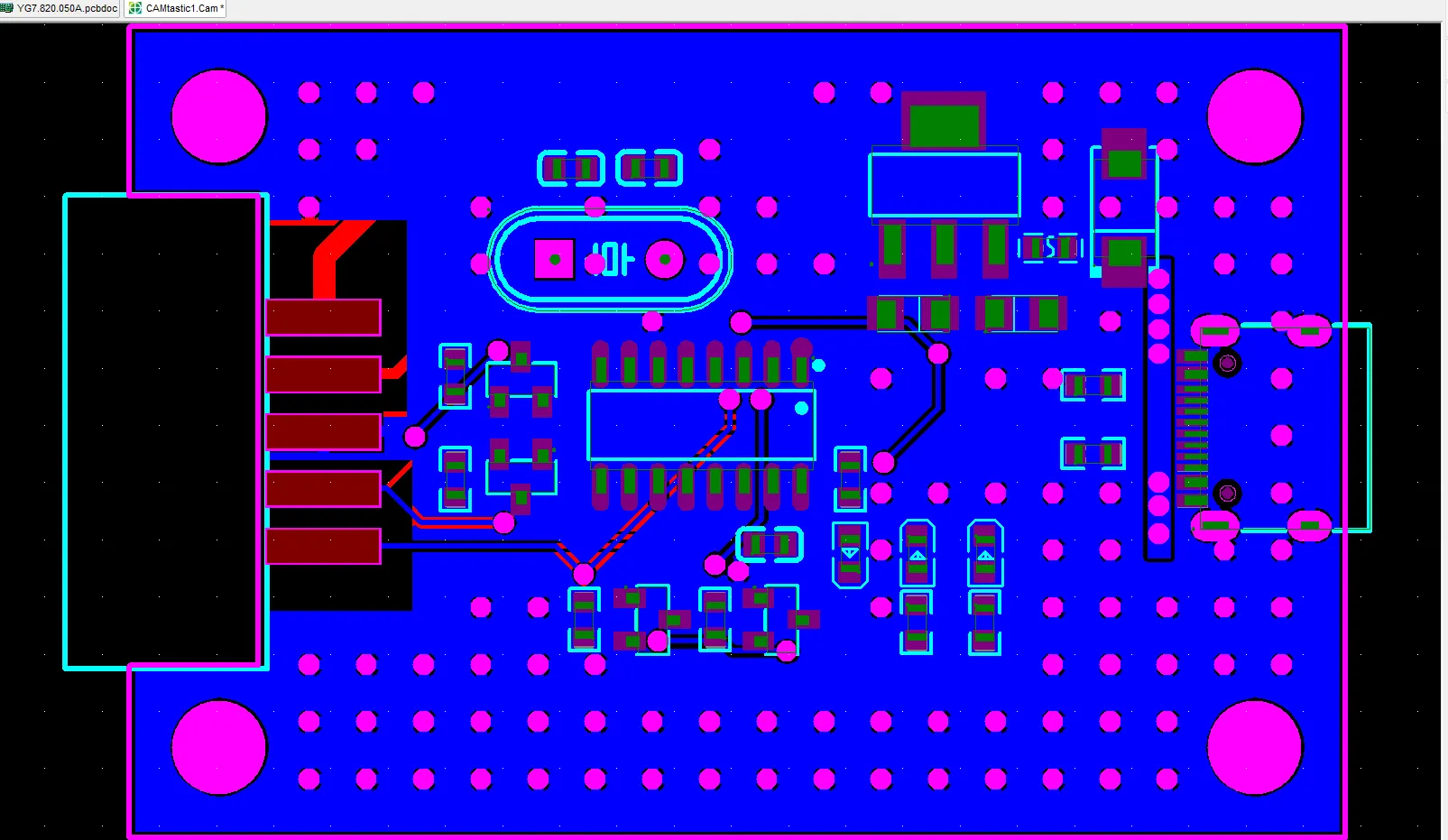

  点击确定，输出钻孔图层。

保存全部

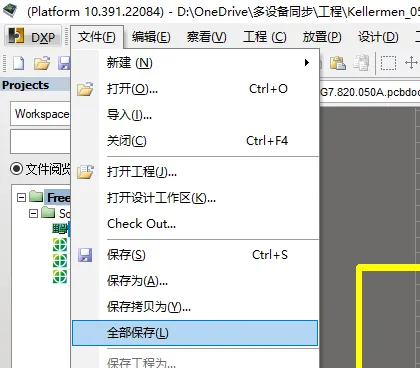

  保存文件至刚刚放入PCB的文件内。

graph LR
文件 -->
全部保存

填写PCB单加工要求.xlsx

加工要求
加工文件名：	YG7.820.050A_GERBER
印制电路板编号：	YG7.820.050A
填写时间：	20240604
项目	要求
板材类型	FR-4
板子尺寸	长	54mm	宽	36mm
板子数量	5个
板子层数	2层
板层分布	GTL-GBL
板厚分布	无要求
板子厚度	1.6
阻焊颜色	绿色
字符颜色	白色
阻焊覆盖	按GERBER文件制作
焊盘喷镀	有铅喷锡
金(锡)手指斜边	不需要
半孔	不需要求
版面外观要求	按IPC二级标准
是否SMT贴片	不需要
是否开钢网	不需要
