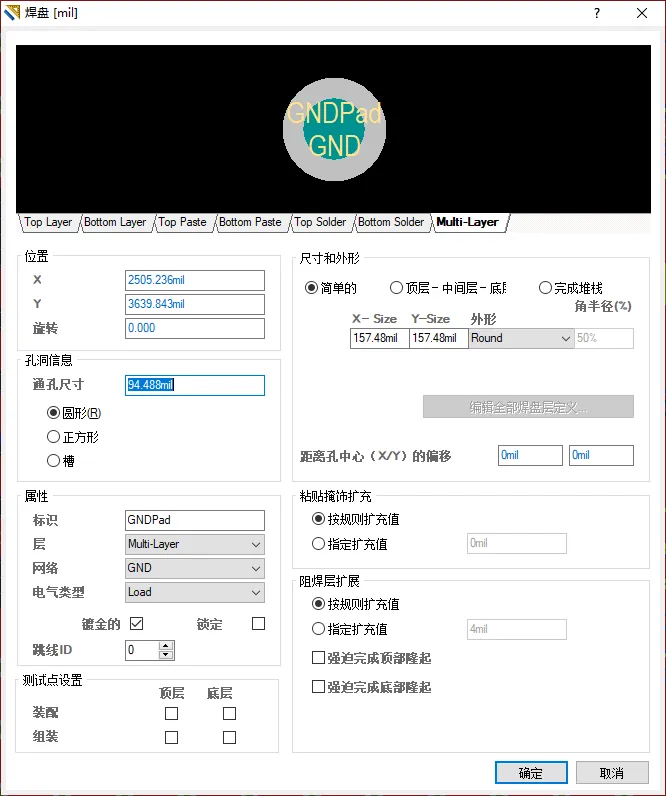

# 设置焊盘名称
&#8195;&#8195;将焊盘名称命名为GNDPad
<center>

<img src="/static/img/71e8dedb1e6444f923a26307b8f80b21.image.webp"   width="300">

</center>

# 添加pads类

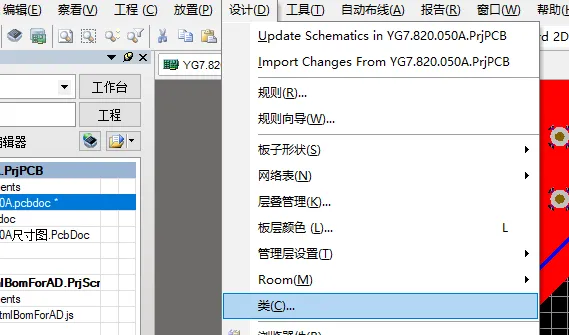

&#8195;&#8195;选择设计-类
<center>

<img src="/static/img/7472b3bcd4d2a9f25a163311530f0fff.image.webp"   width="300">

</center>
<br>

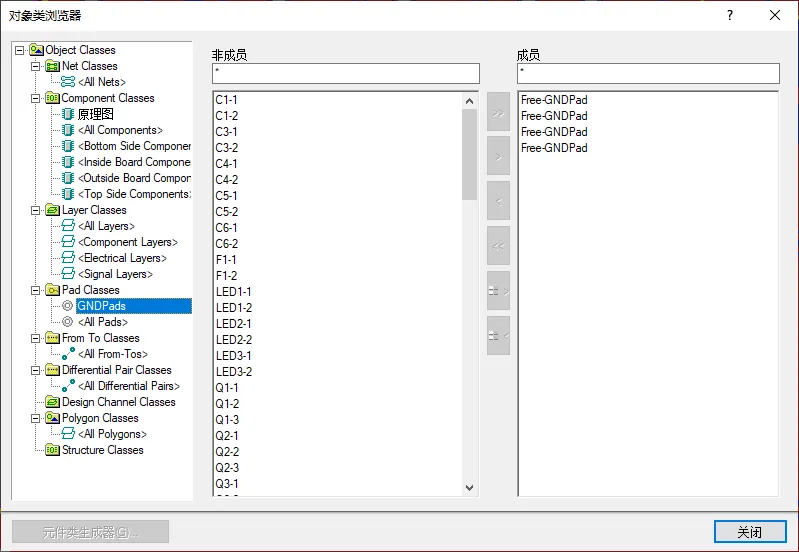

&#8195;&#8195;将GNDpans添加到一个名叫GNDPads的PAD类里
<center>

<img src="/static/img/1347f8d28ea4d9cbc81fe877a19bc3c5.image.webp"   width="300">

</center>

# 添加规则

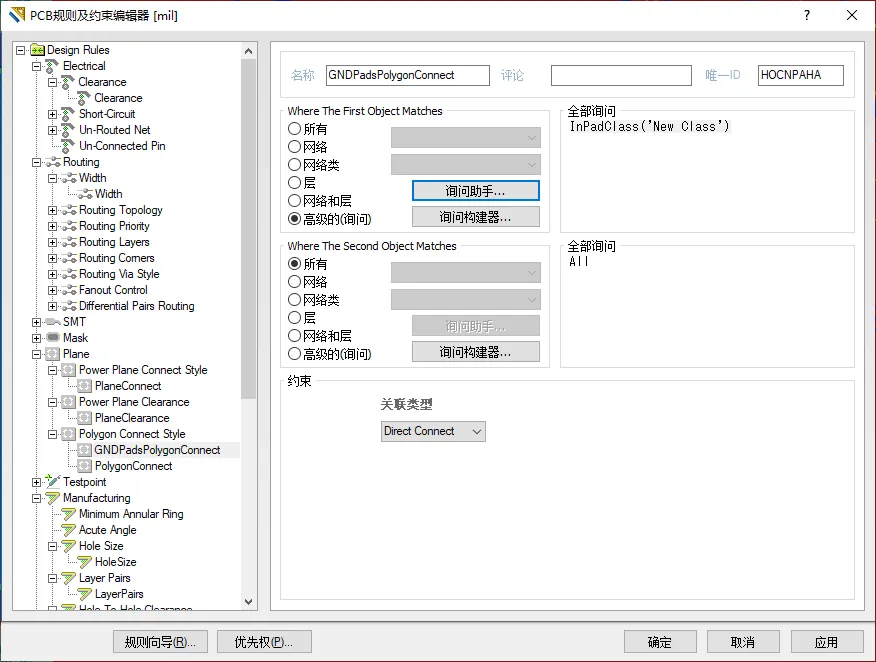

&#8195;&#8195;设置规则为InPadClass('New Class')设置全连接


<center>

<img src="/static/img/7f1e55e9332b5464c5166f43339ca88e.image.webp"   width="300">

</center>


# 效果

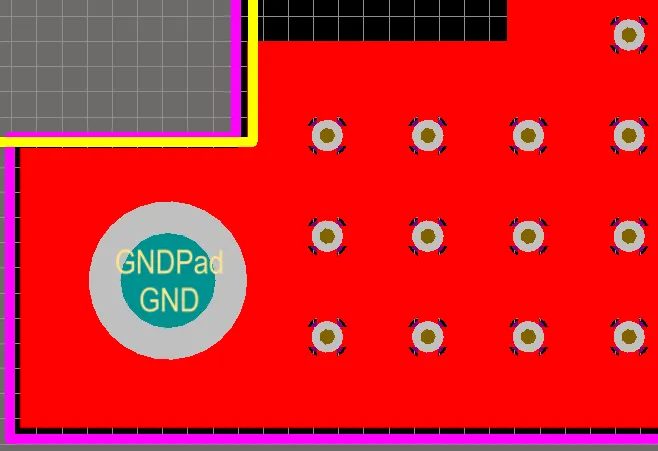

&#8195;&#8195;重新覆铜后能看到，过孔还是十字链接，GNDPad变成了直接链接
<center>

<img src="/static/img/b29167c6830d3beeef1e991356a2748a.image.webp"   width="300">

</center>

AD将FreePads单独设置为直接连接
