在职工作内容（部分项目）

北斗用户机（利用北斗卫星系统向用户提供通讯、定位、授时服务）

  负责该产品的

1. 需求确认。
2. 输入评审。
3. 物料选型。
4. 硬件设计方案。
5. 软件设计方案。
6. 原理图设计。
7. PCB设计。
8. 上位机软件编写。
9. 调试说明。
10. 测试说明。
11. 软件设计。
12. 质量体系文件编制。
13. 工艺文件编写。
14. 组织生产人员培训。

北斗板卡（利用北斗卫星系统向用户提供定位、授时服务）

  负责该产品的

1. 全国产化选型变更。
2. 原理图及PCB设计变更。
3. 物料清单。
4. 工艺文件变更。

质量体系执行

编制（组织）及执行

1. 制定年度培训需求及实施培训。
2. 研发项目下达及检查。
3. 生产准备状态检查。
4. 新产品设计开发过程的监视和测量。
5. 组织召开产品鉴定会。
6. 组织设计确认

参与并执行

1. 质量保证大纲。
2. 管理评审。
3. 公司外审（GJB9001C质量体系认证）。

业余期间

  以下内容的作品，包含但不限于软硬件设计、PCB焊接调试、结构外壳设计、上位机（或物联网网页平台）、手机APP、微信公众号均本人完成。

物联网方向

温湿度报警器（利用WIFI监控温湿度）

  通过DS18B20获取温度，单总线上串联4个传感器。能够记录温度，上传至服务器（上传但不存储）。超过30度自动报警，报警信息发送到微信公众号。

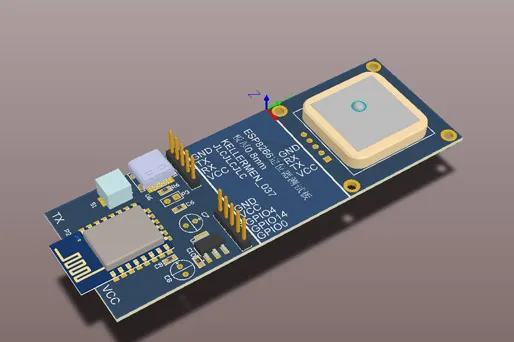

车辆定位器（跟踪定位与位置回放）

  用车上的WIFI，飕飕的发送位置信息。1秒一次传输到服务器上。又快又好。

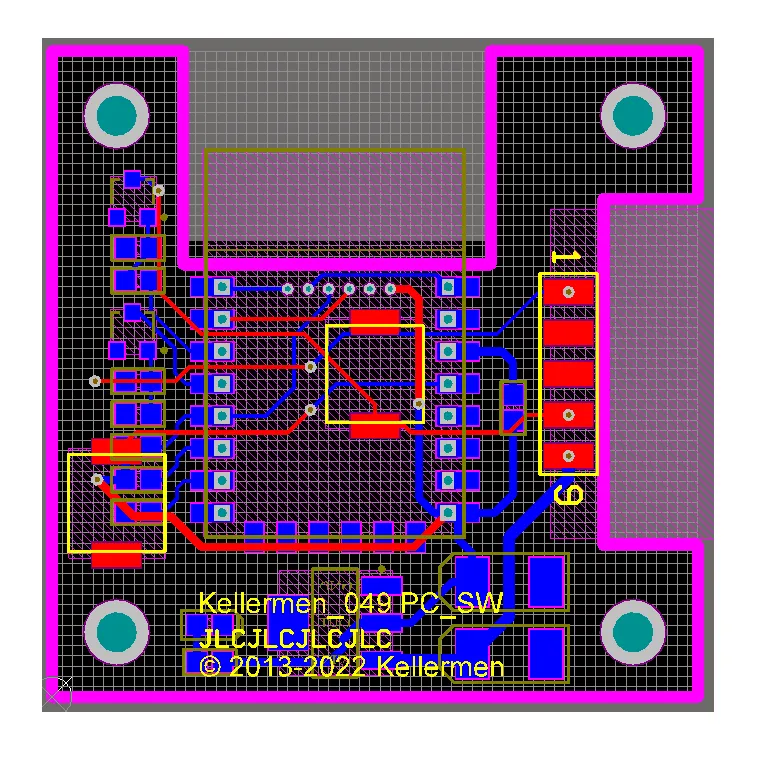

PC远程开机模块

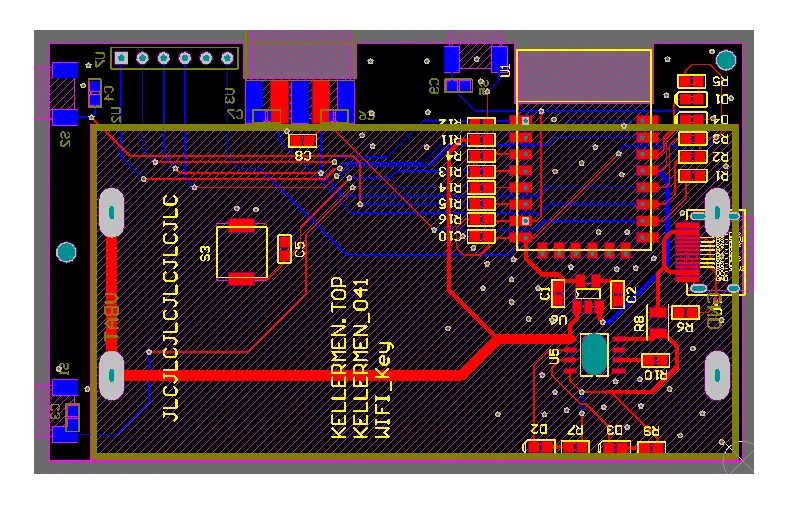

WIFI远程开关

  供电控制检测三个功能集成到一个接口上，开机按钮用打印机做了一个大点的。方便按。正常使用。

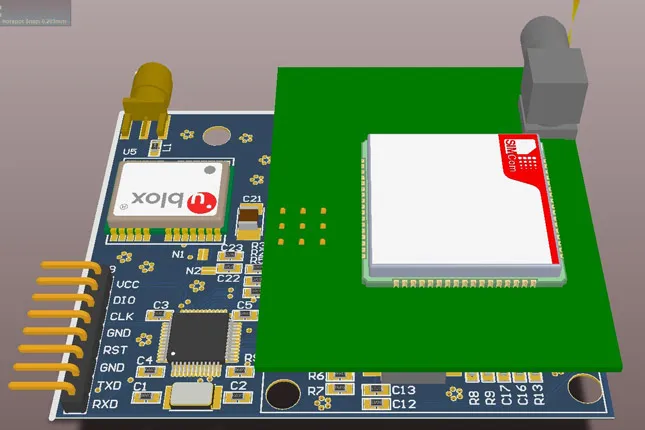

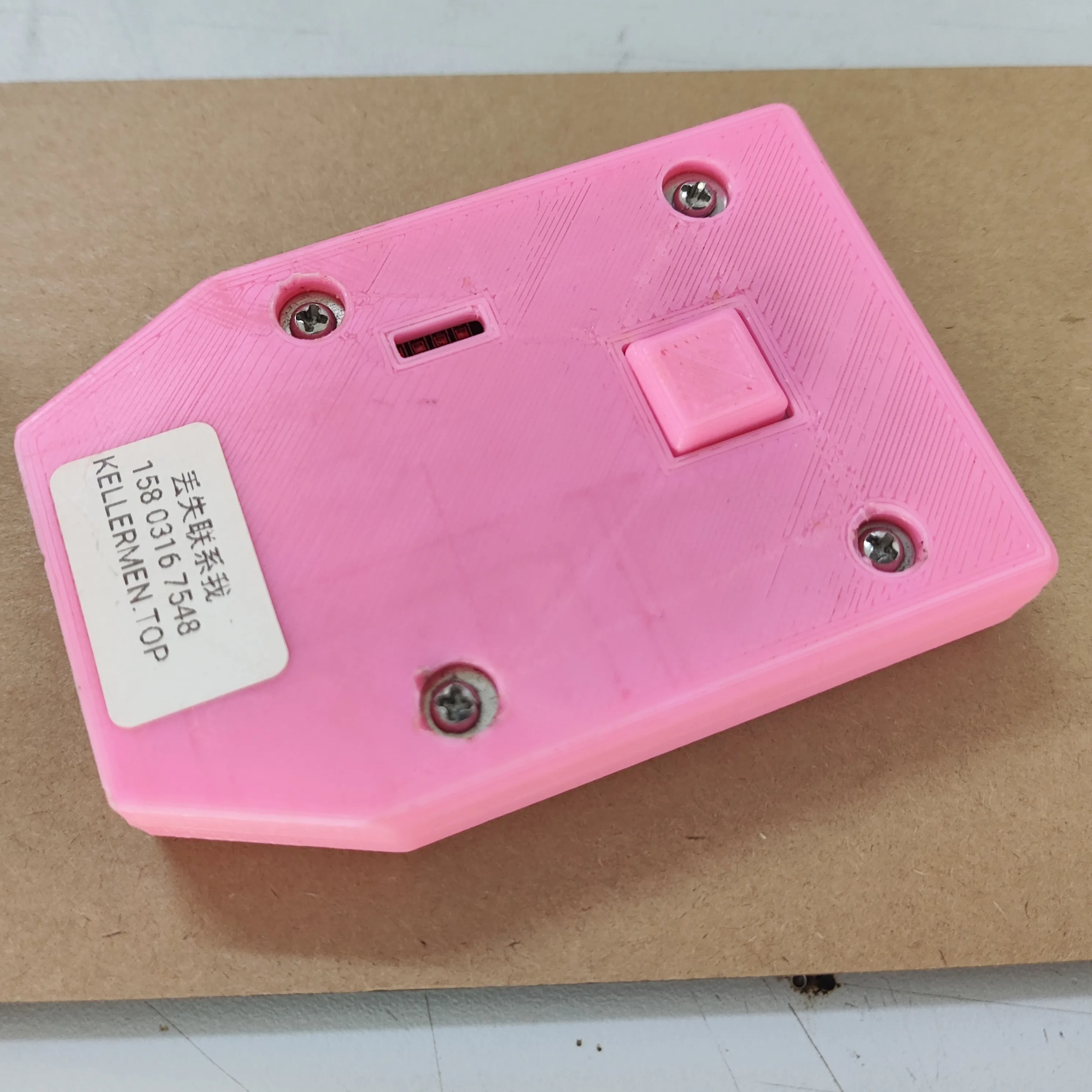

钥匙定位器（基站+卫星定位）

  AIR780EG基站+GPS定位。震动开机。120秒休眠，最快1秒1次上报位置。

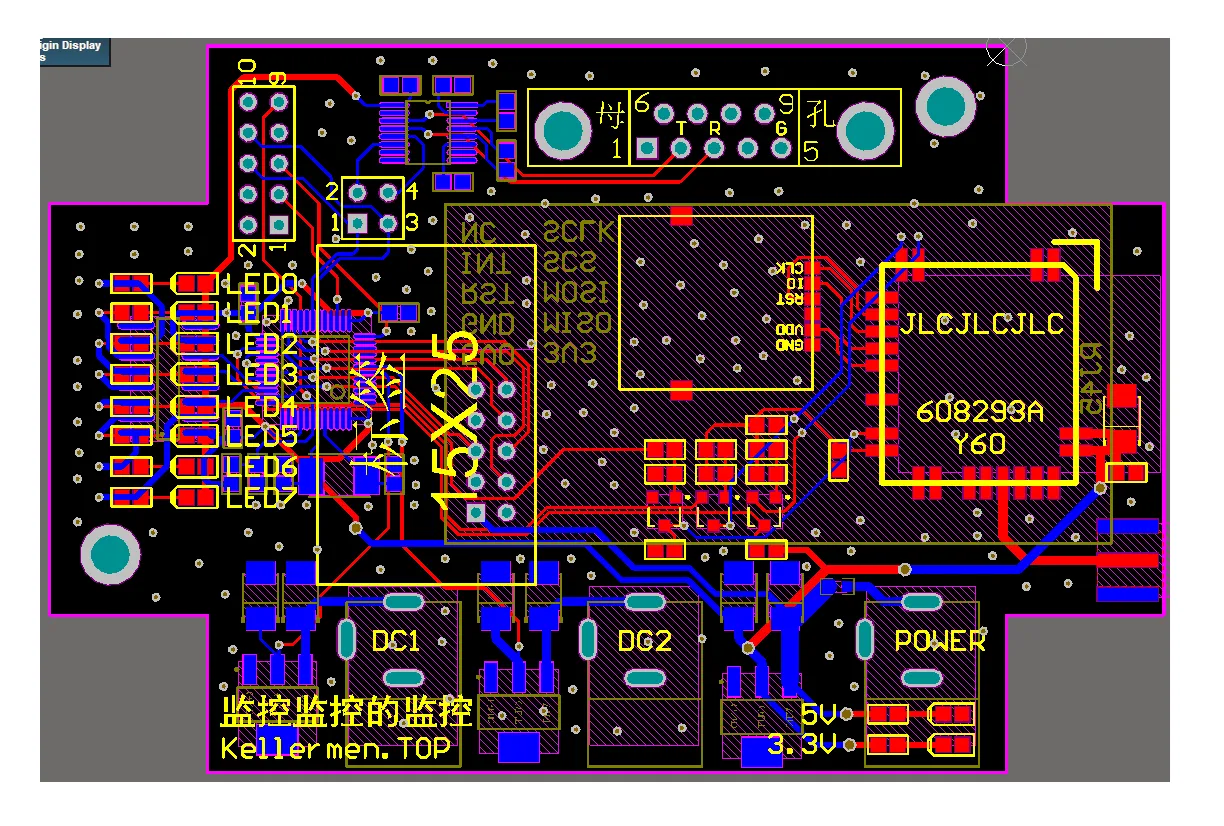

监控摄像头的维保系统

  Ping摄像头，4G通讯，DC电源检测，微信报警，物联网。

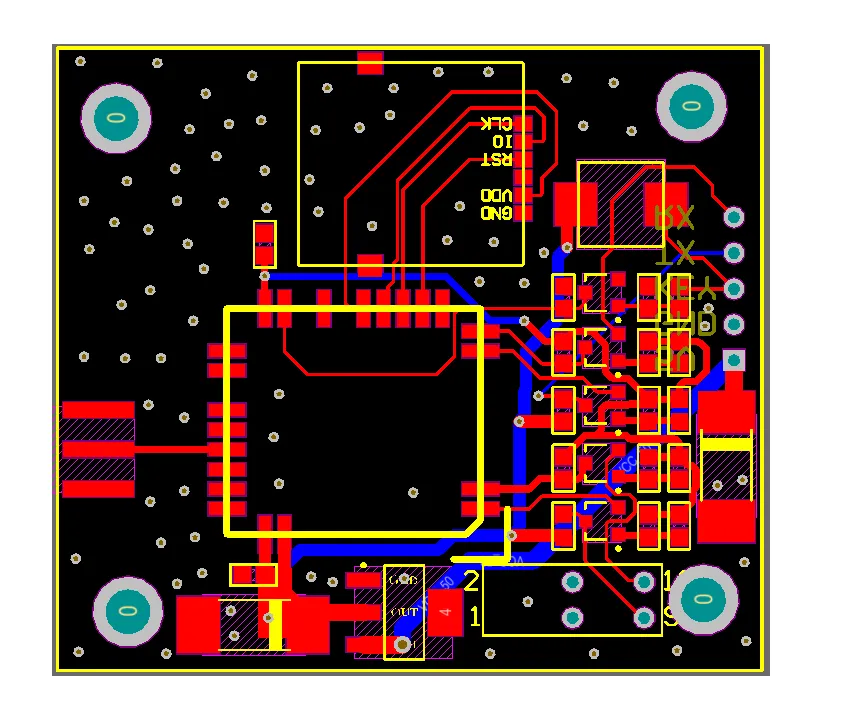

M5311-CM物联网透传

  使用M5311-CM物联网模块。5V供电，通过1117-33转3.3供电。POWER_KEY使用三极管控制，高电平有效。板上按钮为POWER_KEY。板上自带3.3转1.8转换电路，接口排针可直接兼容LVTTL。天线接口为SMA-KE。天线使用支持NB波段的天线。

调试工具类

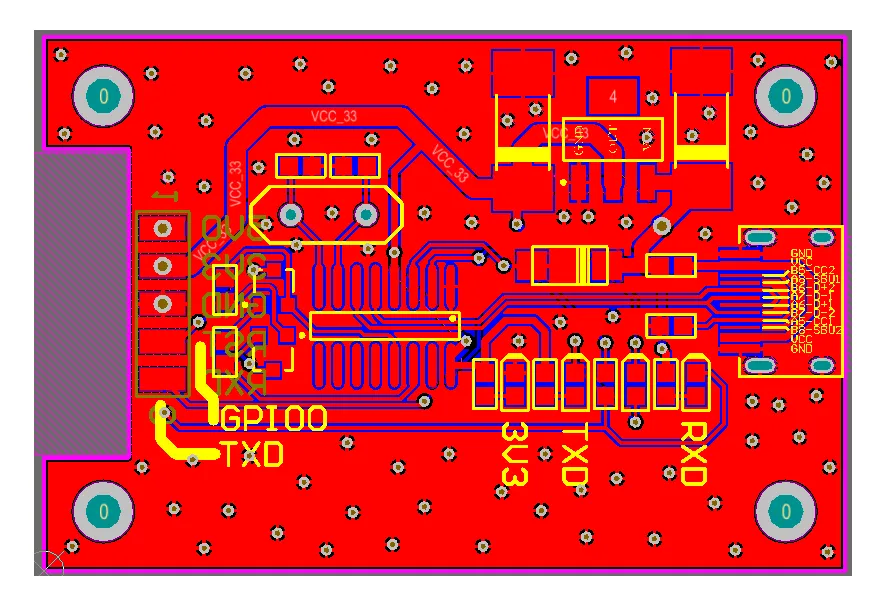

USB转TTL（附带RS232、RS422、RS485配件）

  使用CH340G做了一个USB转TTL，线缆做了保护处理。接口方便增加了CTS、RTS。内部有自动下载电路。能够给ESP8266自动下载。

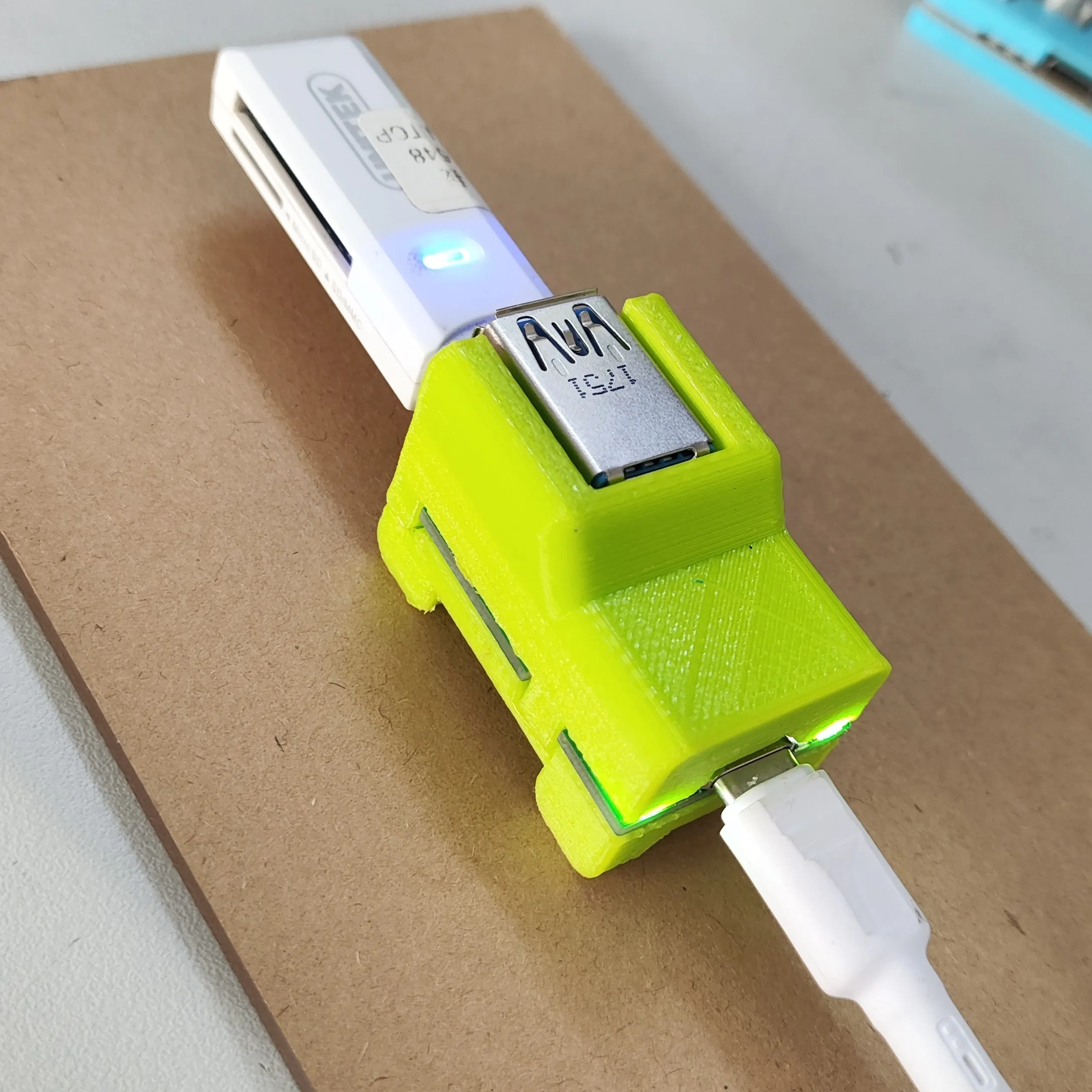

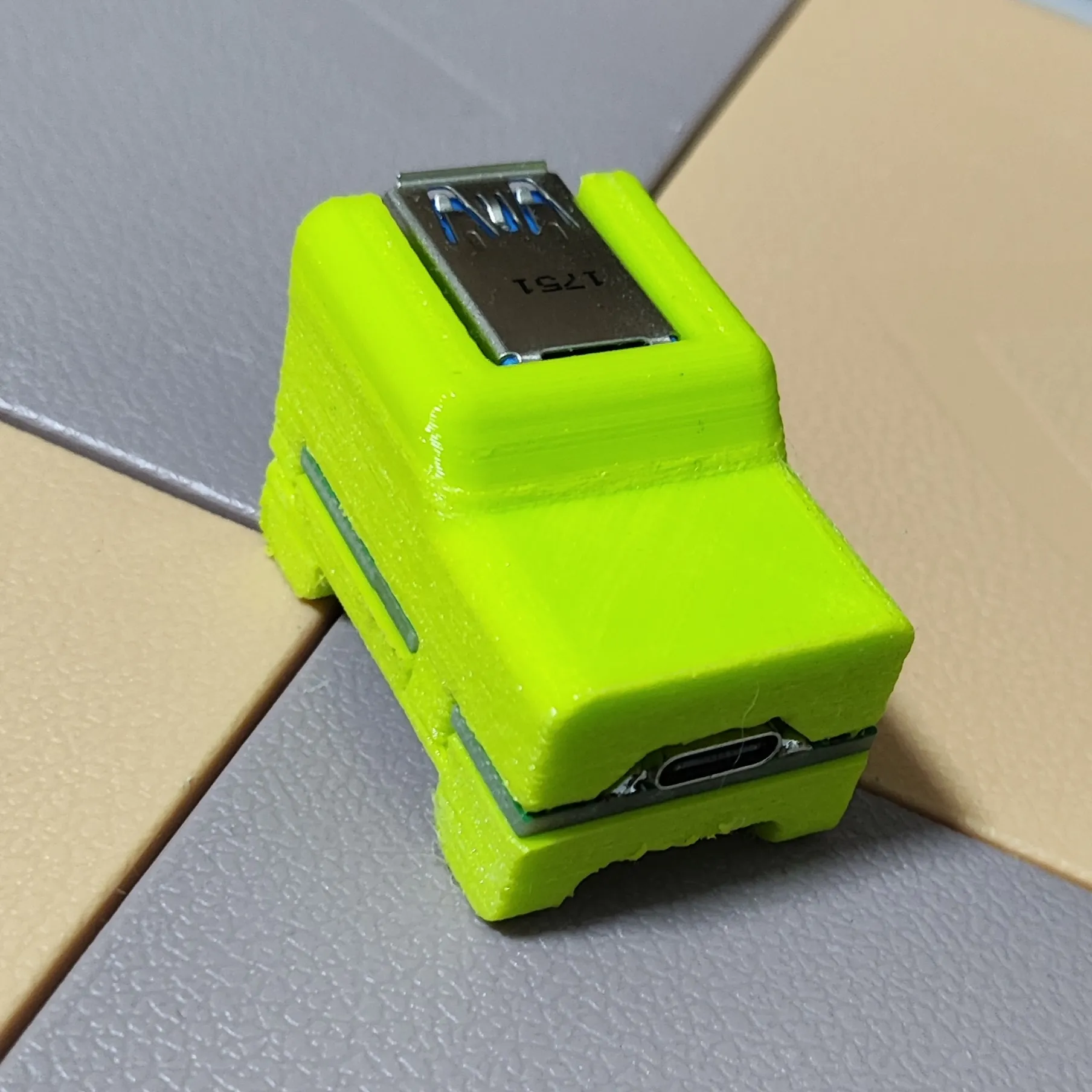

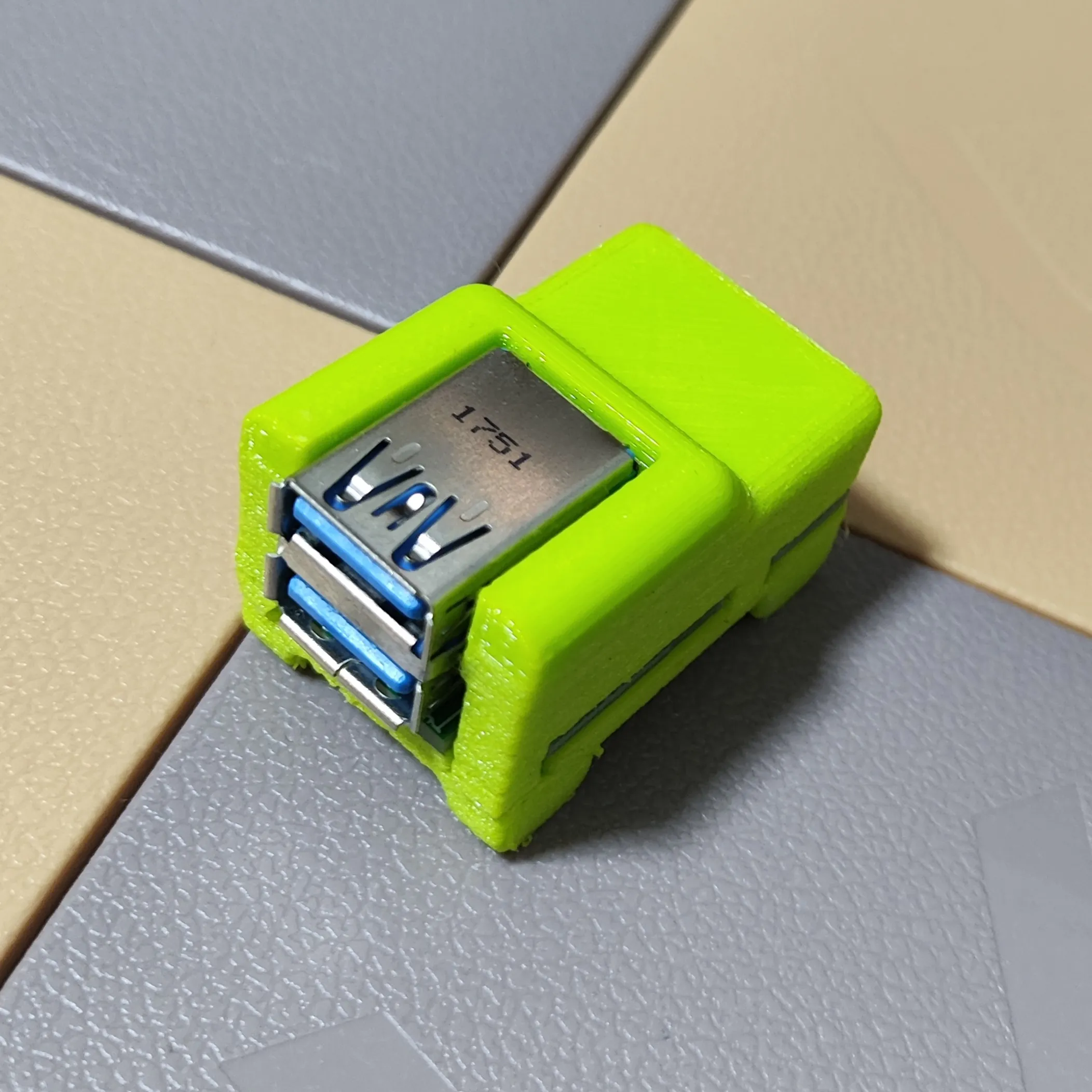

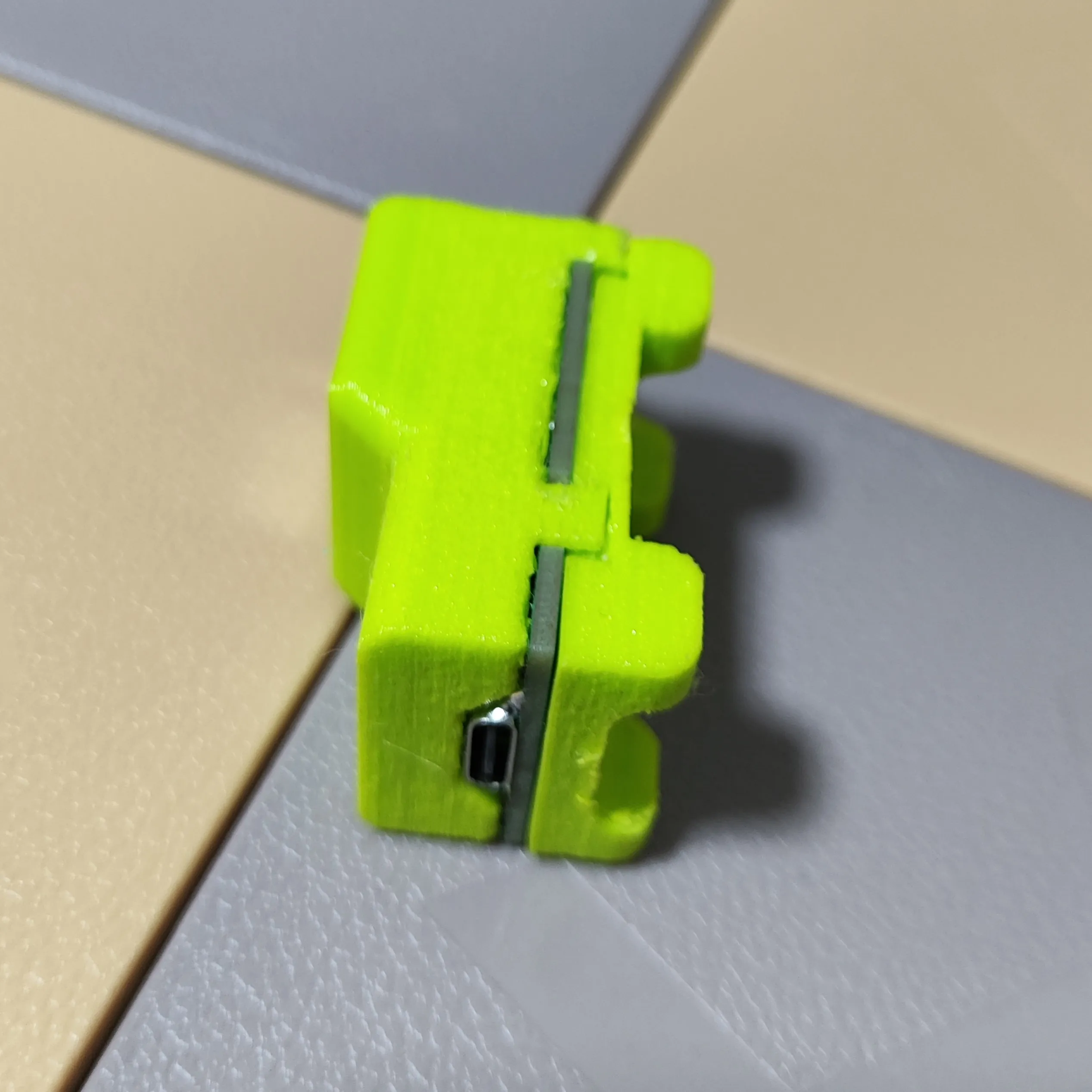

USBC转HUB

  情况就是这样。

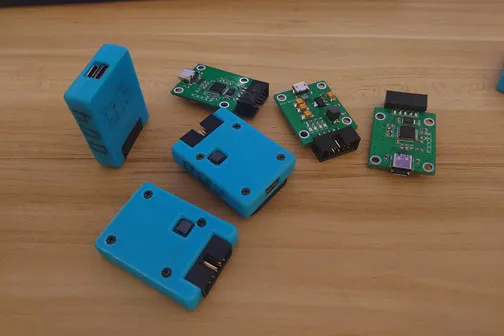

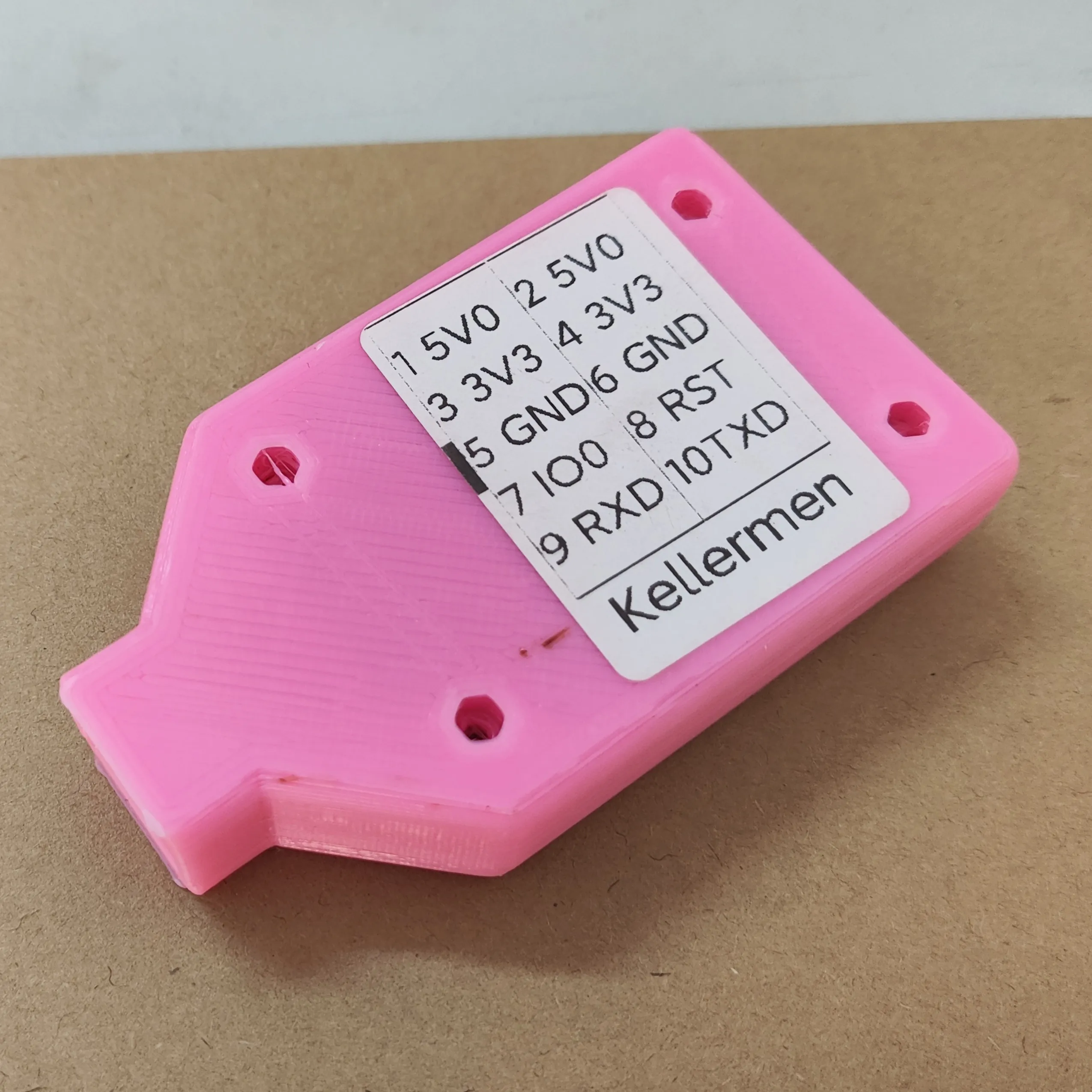

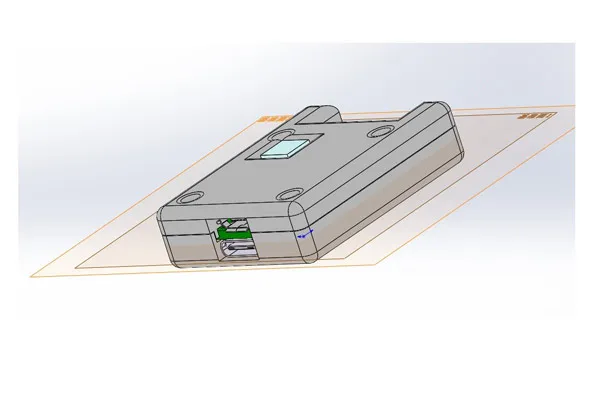

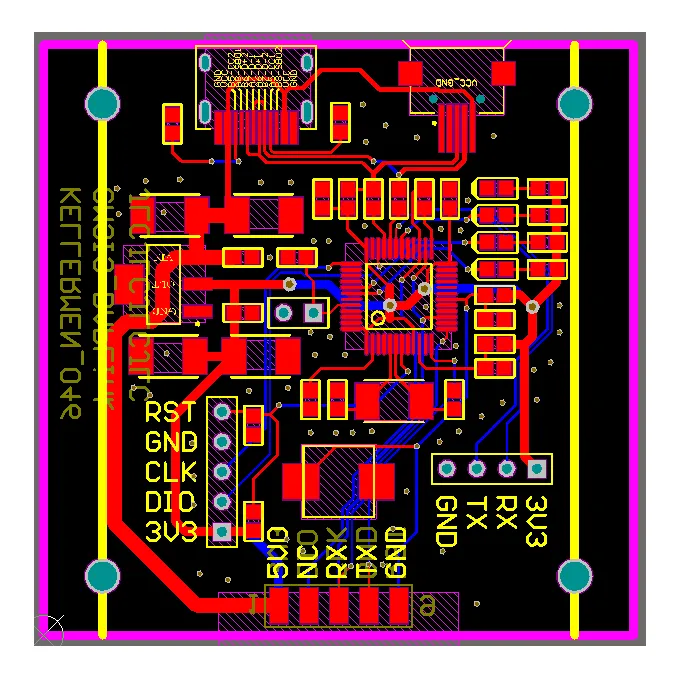

CMSIS-DAPlink

  CMSIS-DAPLink的第二版改进。体积更小，删除了TYPEB接口，增加了电源指示灯。下载接口由XH2.54换为2X5_2.54防反接插座。体积是小了。但是容易丢。一共做了五个，自己用了几个，送了几个。但是使用的时候发现。线和下载器链接的时候，由于下载器体积小。typec容易折断。后续想改进接口位置的保护方法。

  新增串口下载接口。增加外壳上保护线缆的设计。重新规定下载器端口线序。复位按钮做了一个大的，按着方便。暂时没发现有啥改进的地方了。

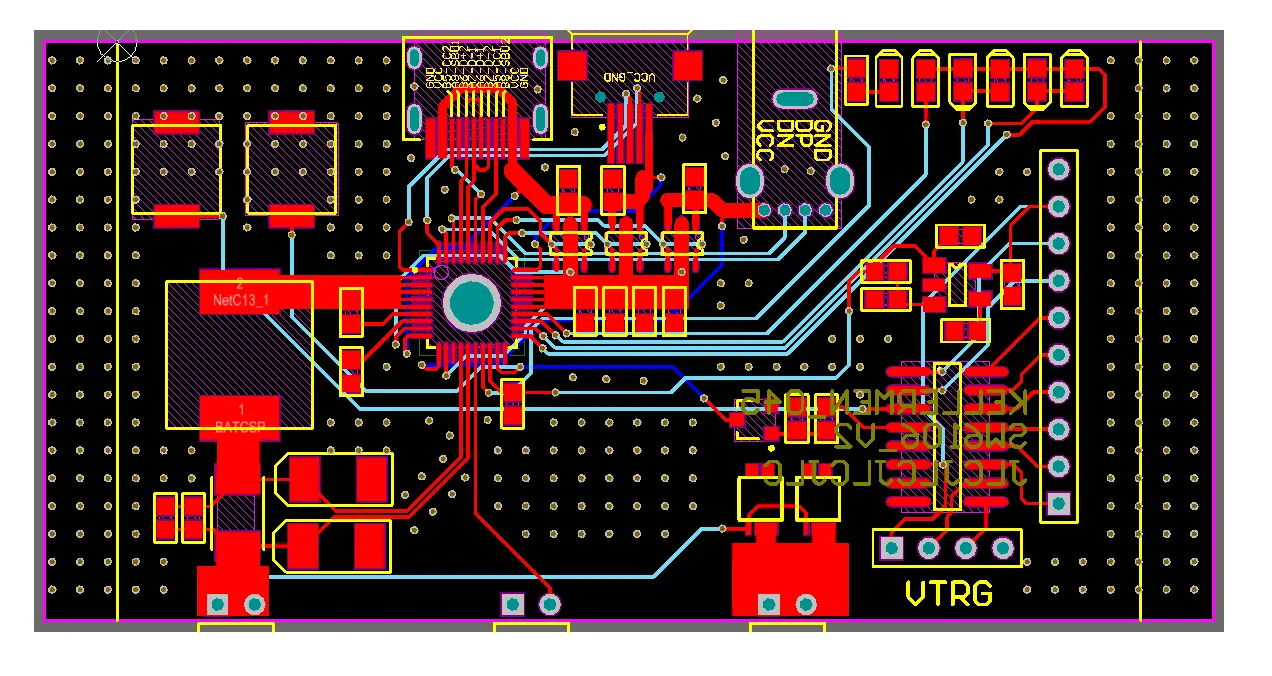

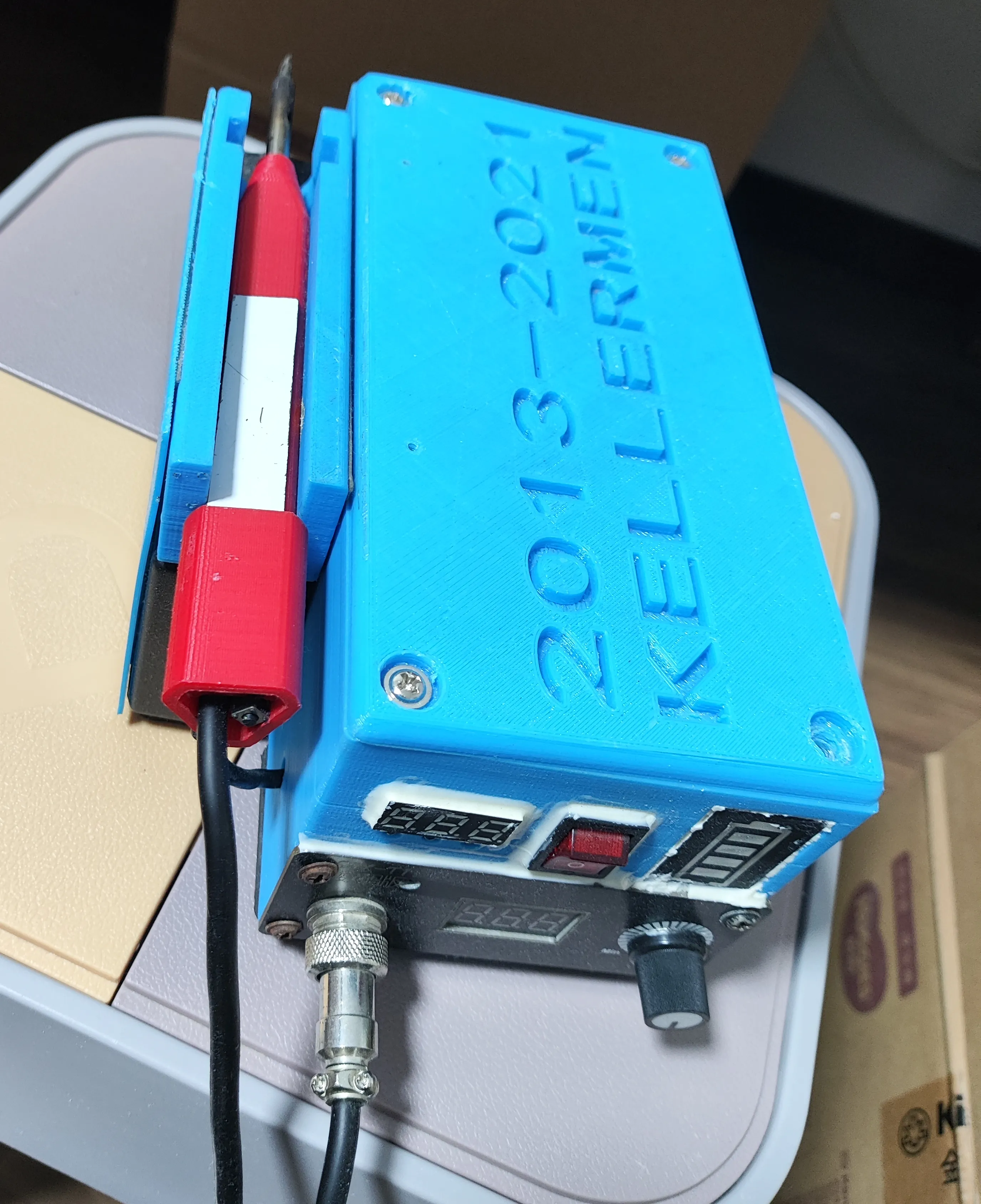

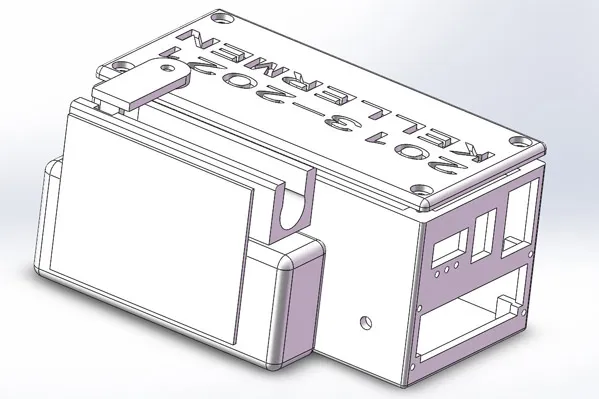

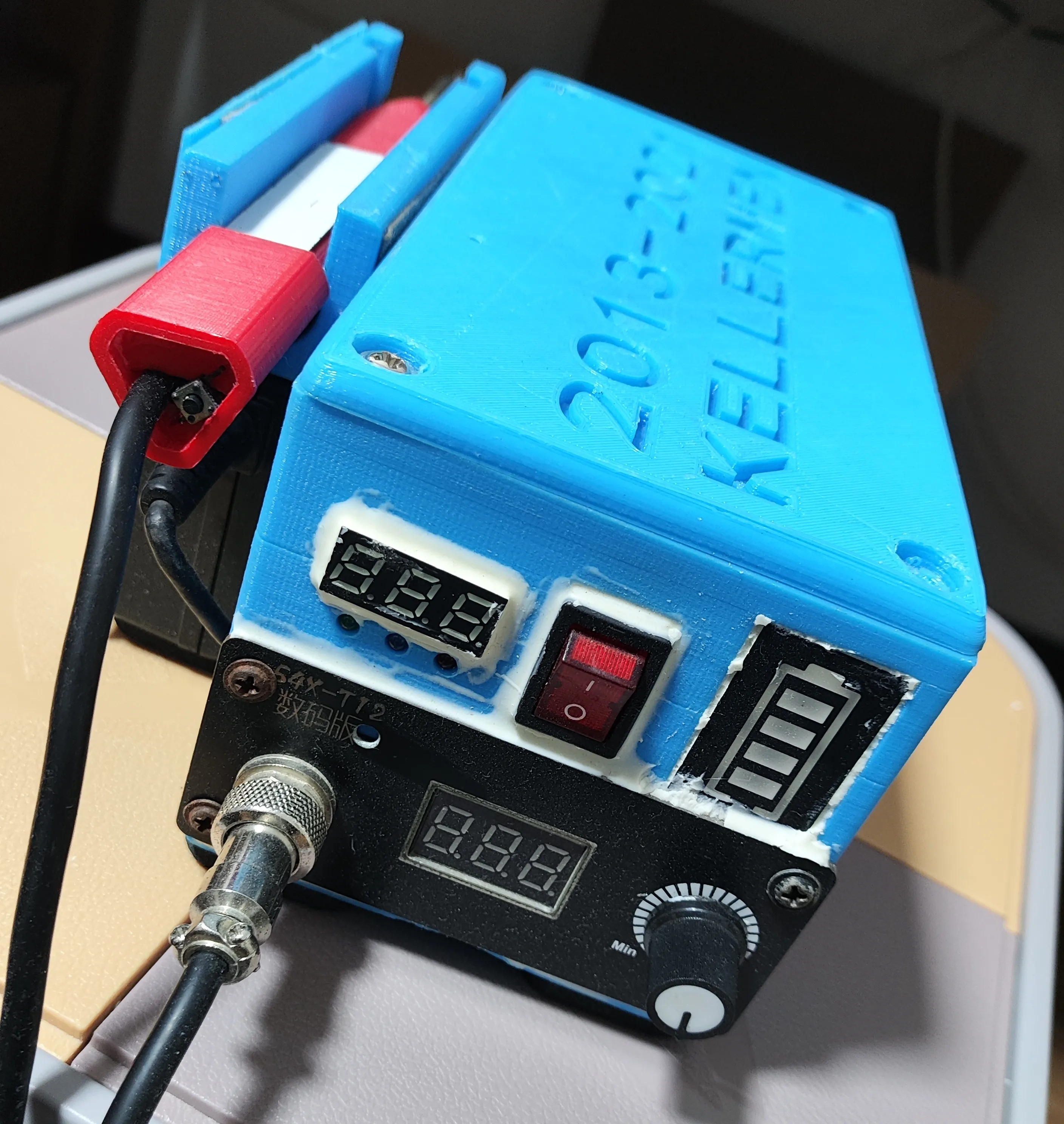

T12移动焊台

模拟对讲机

  做了一个对讲机模块的测试版。基于SA818-U模块。整了一个STC15W404AS进行串口配置。

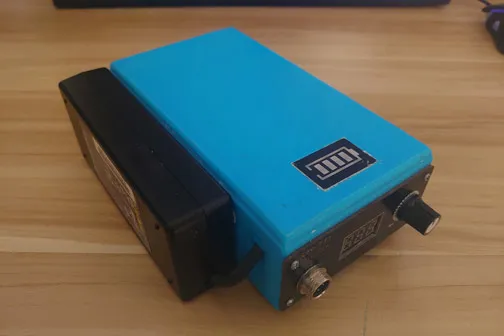

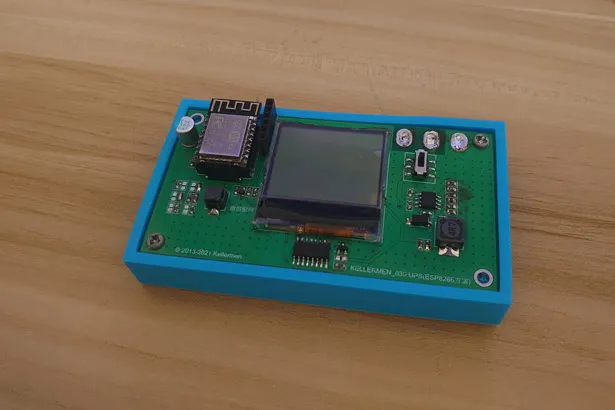

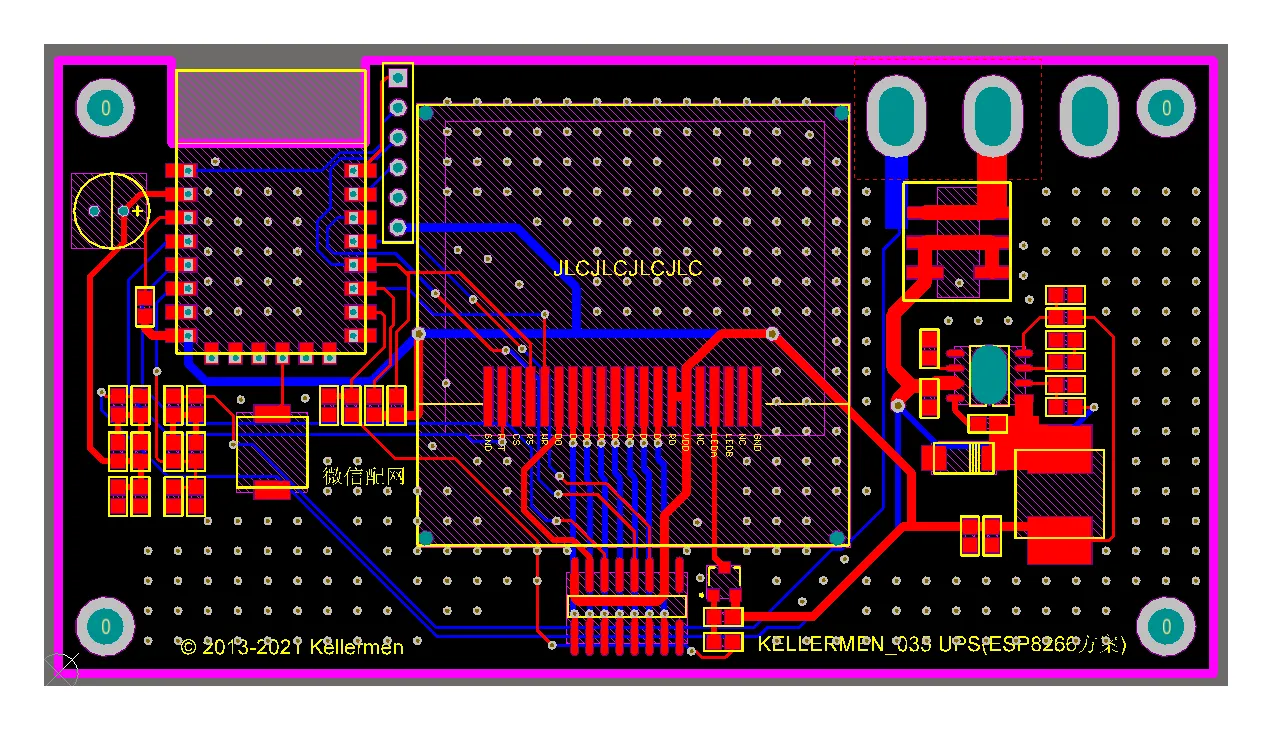

ESP-USP

  买了一个铅酸电池，准备做个UPS。使用两个自动升降压35W的模块。ESP12F获取电池电压，输入电源状态。能够微信报警和控制。

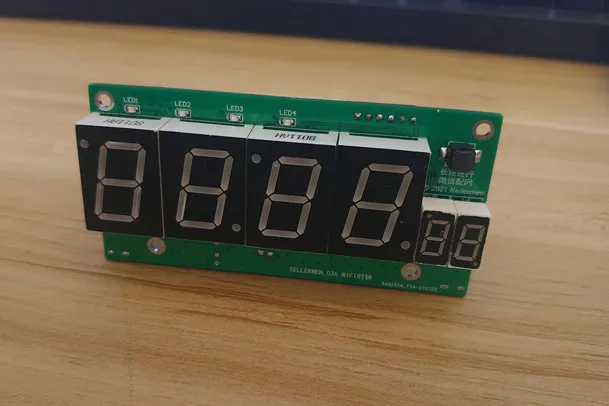

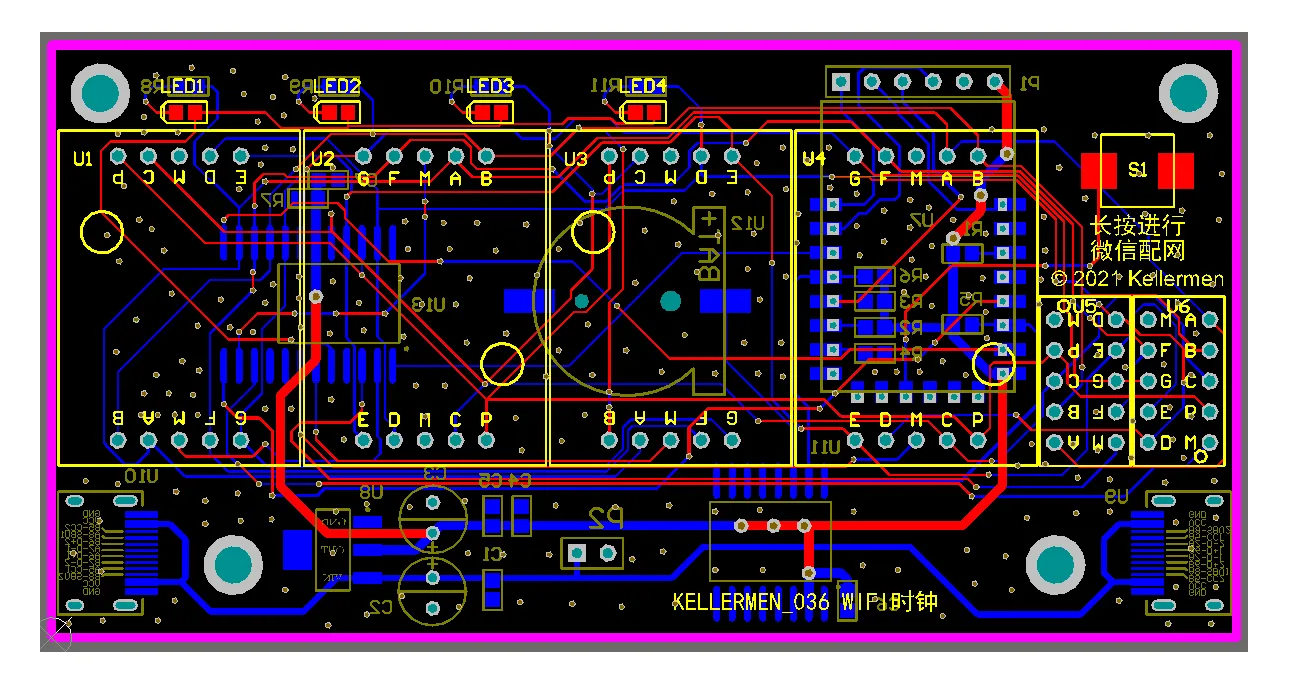

数码管时钟

  WIFI一个小时校时一次，MAX7219自动刷新，微信配网。挂墙上正好。

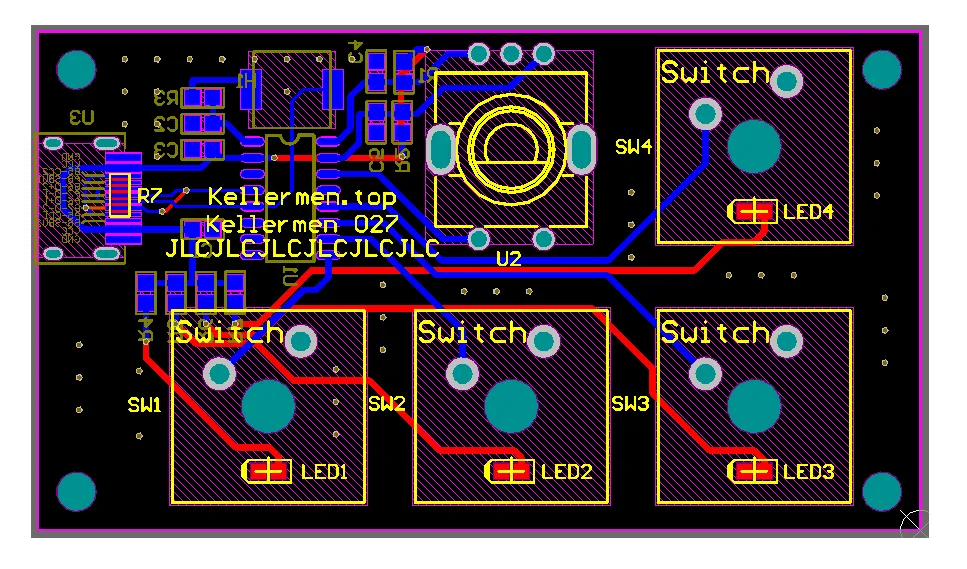

WIFI遥控器

  喜欢听歌，但是我的键盘没有多媒体键（准确说是需要FN键配合，觉得不方便）。找了一下，发现沁恒公司有USB接口的51单片机。功能很多，其中就能模拟成HID键盘。整了一下，四个机械按键是打开多媒体播放器、上一曲、网页、下一曲。旋钮编码器是音量大小和暂停播放功能。用的还可以，但是就是有线连接，不方便。后续做了一个无线的。

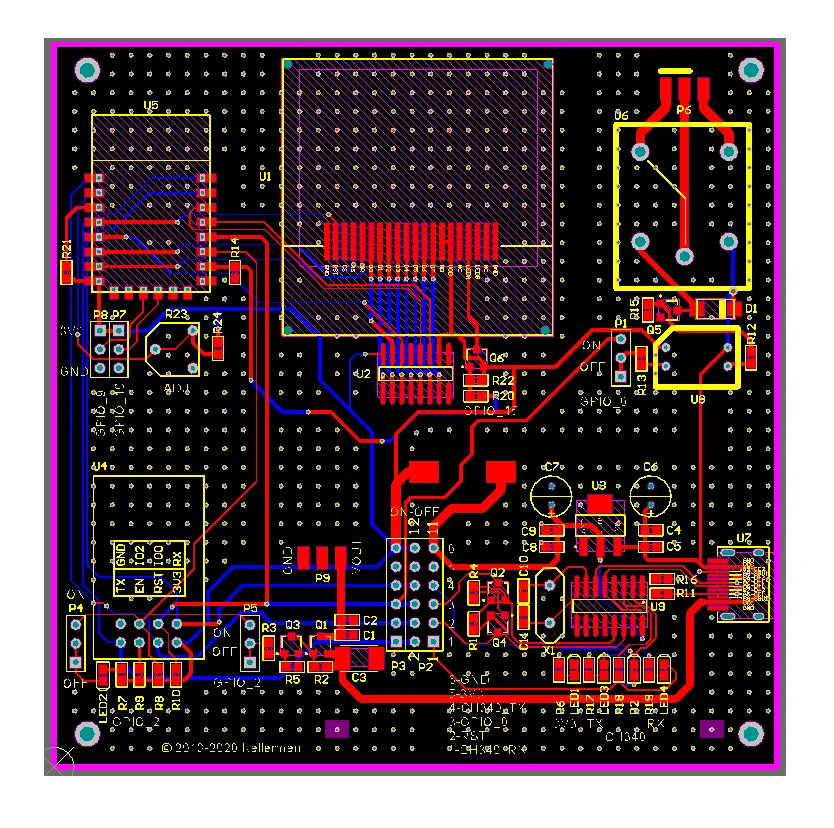

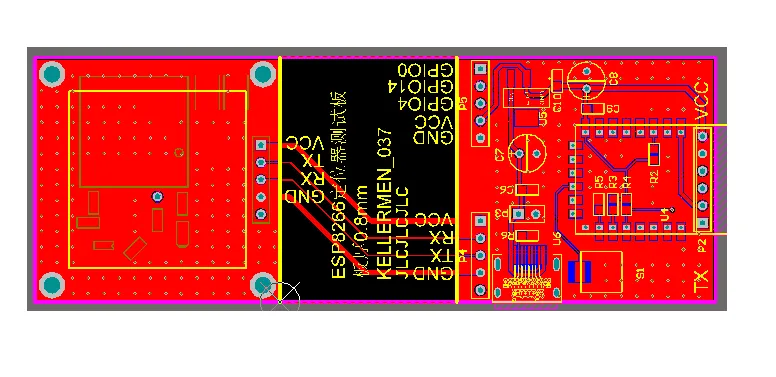

ESP8266 开发板

  板上自带下载电路，下载电路中串口、复位、电源可以使用跳线帽断开。方便测试电流大小。测试底板上有继电器、显示屏、AD、PMOS控制。相当于开发测试版吧。

SW6106 双向18W

  微雪出了一个电源，SW6106主控的。支持IIC通讯。好奇就整了一个。正好咸鱼3.5一个收了40个这个主控的移动电源主板。第一版NTC接地了，重新改。 上次改了一版，然后这次能够正常使用。IIC串口调试有些问题，读出来的寄存器中电流感觉不对。只是标注了是电流，但是是输出端电流还是电池端电流有歧义。在世强上写了一个分析，但是没有原厂支持，后续就直接不用IIC了，只用LED显示了。不过IIC的百分比和电压都正确。

软件方向

微信公众号消息推送程序

物联网平台的后台、网页、APP端

定位器网页端

轻量云维护（备案、部署、加证书）
