需要连接的电缆

剥开线缆，使用其中使用红黑两个电源线，棕绿黄三个。 线序如下

颜色	功能
黑	电源负极
红	电源正极
棕	信号地
绿	BD_RXD
黄	BD_TXD

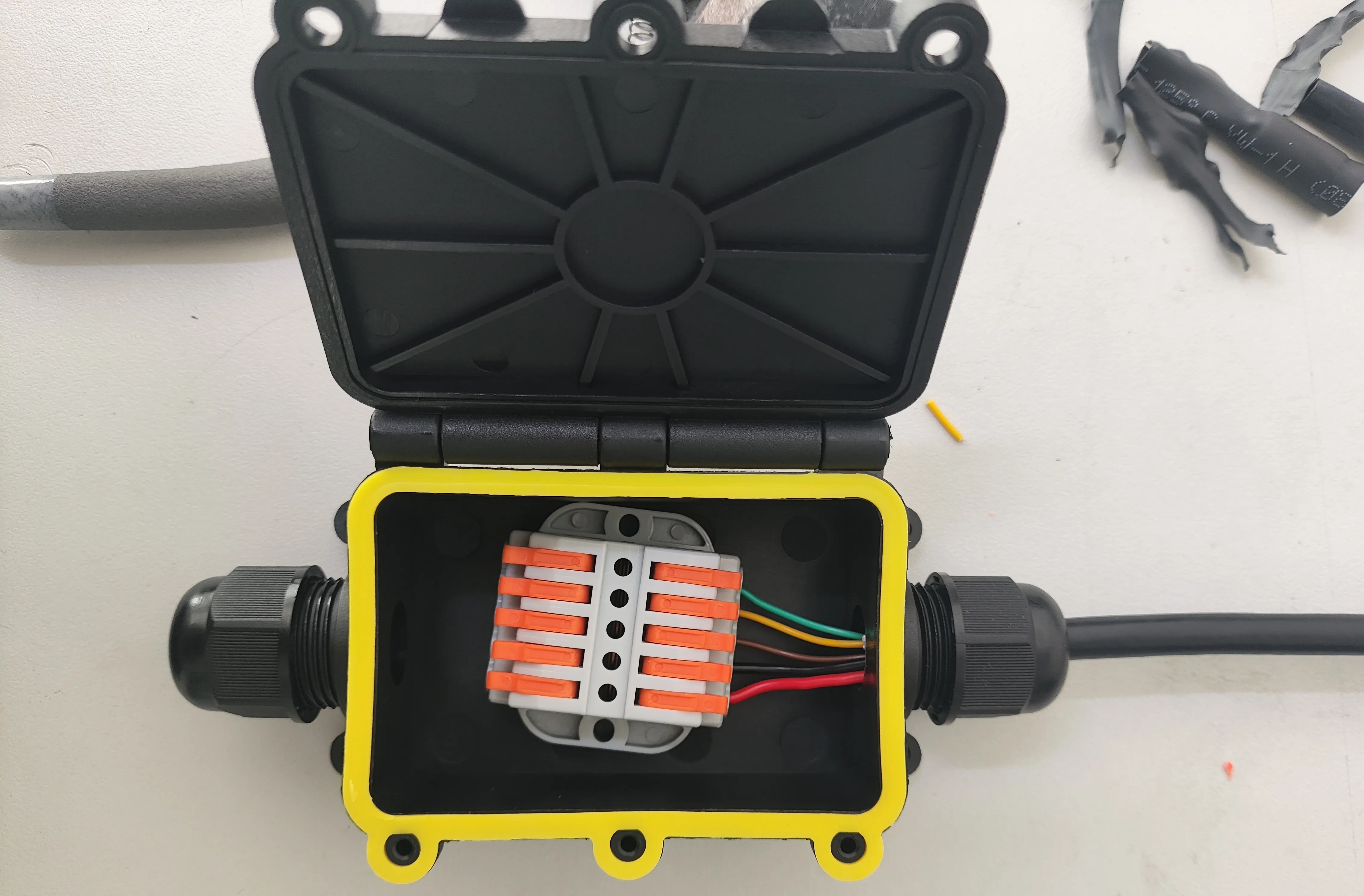

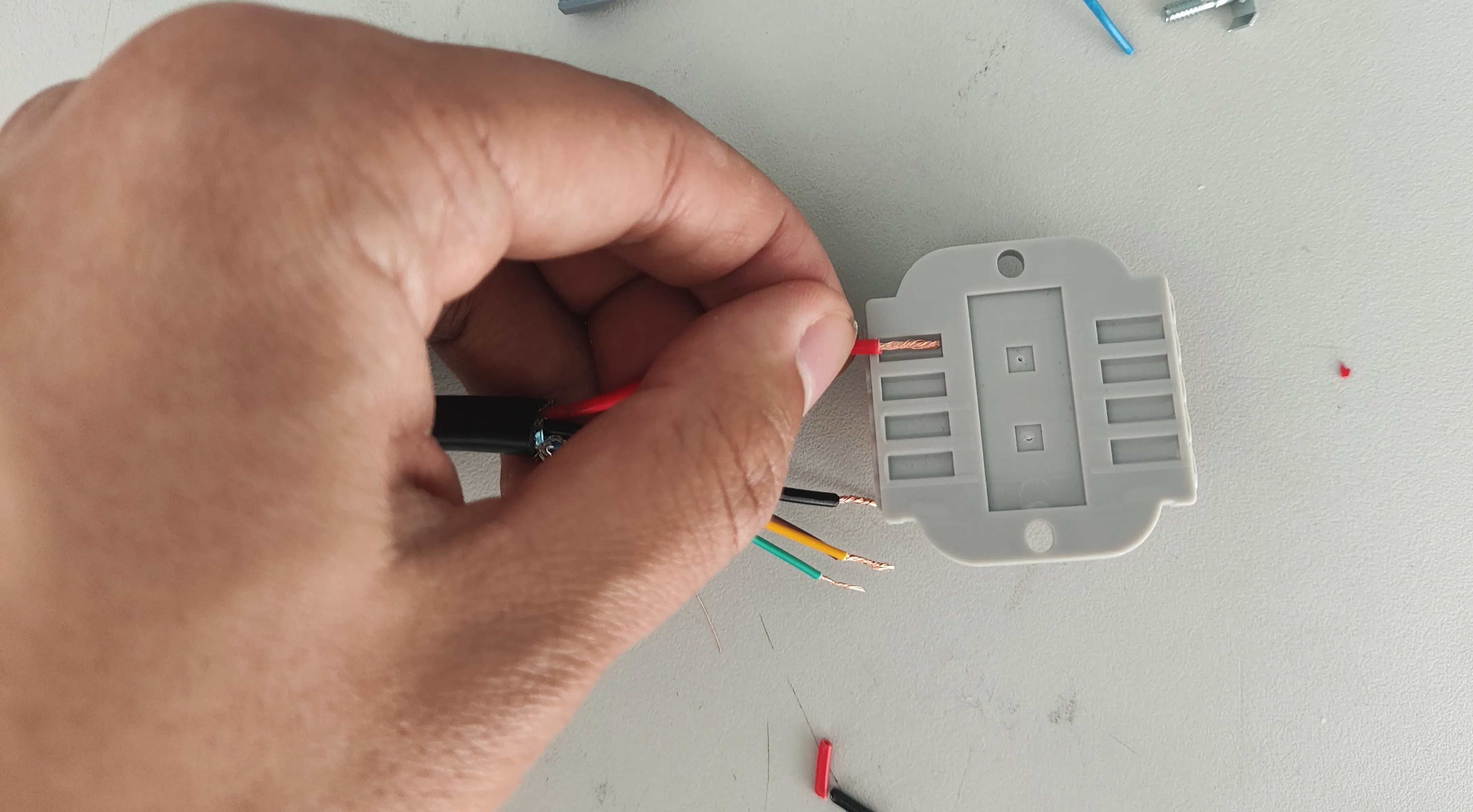

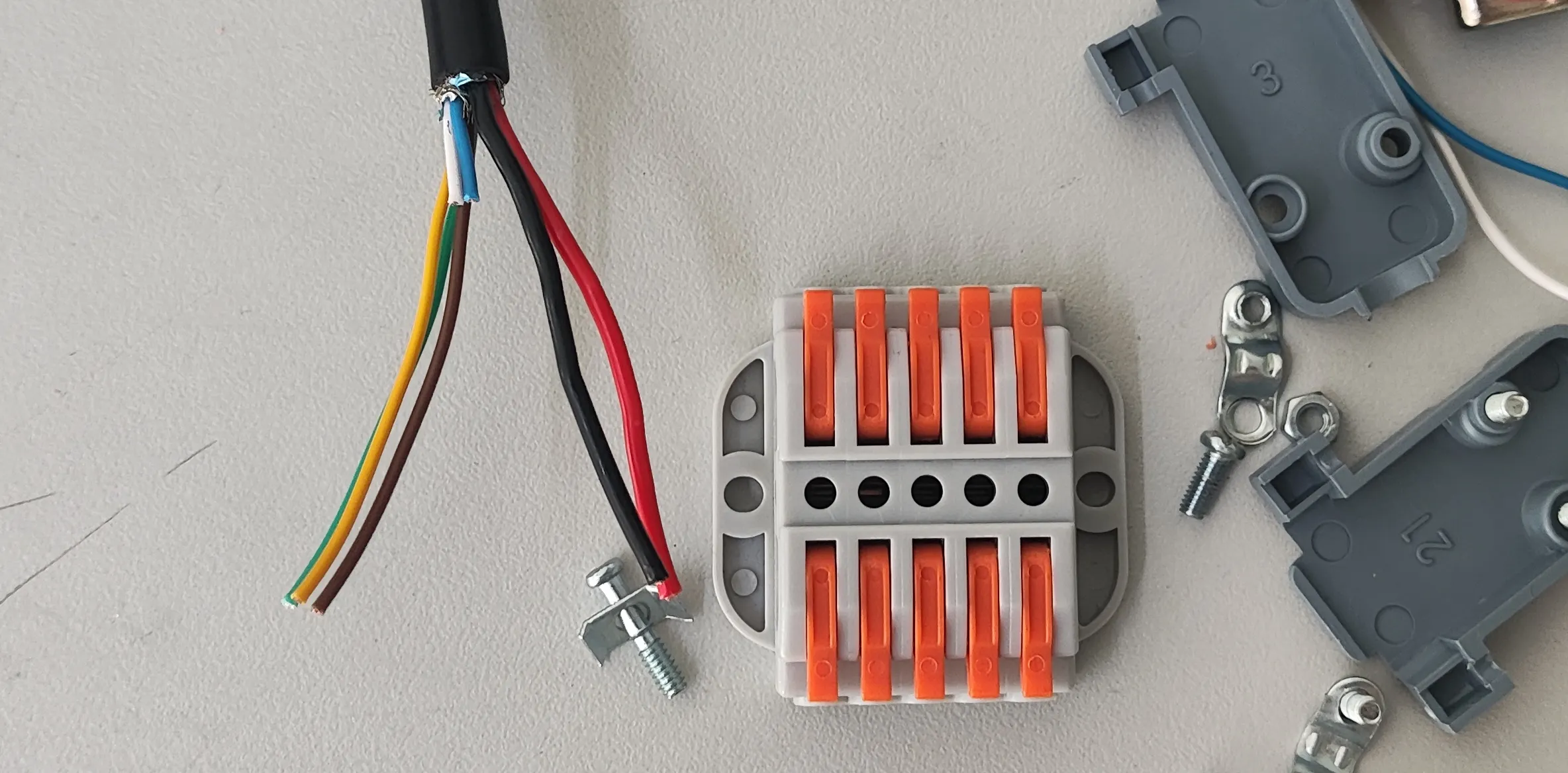

剥开线缆，剥开的长度为快速连接器背后的条形凹槽的长度。 穿入电缆，细端的电缆需要使用绝缘胶带缠绕加粗后，再将防水螺母拧紧。将线缆插入快速连接器上，此时完成一侧的链接。

判断线序

线序表

HG1线序			---	HG2线序
序号	功能	颜色		序号	功能	颜色
1	供电VCC	粗红		2	BD_RXD
2	供电GND	粗黑		3	BD_TXD
3	BD_RXD			5	GND
4	BD_TXD			11	供电GND	粗黑
5	GND			12	供电VCC	粗红

判断用户机线序

使用万用表导通档测量用户机接口2与5是否导通。如果导通，则说明是HG1线序，不导通则说明是HG2线序。

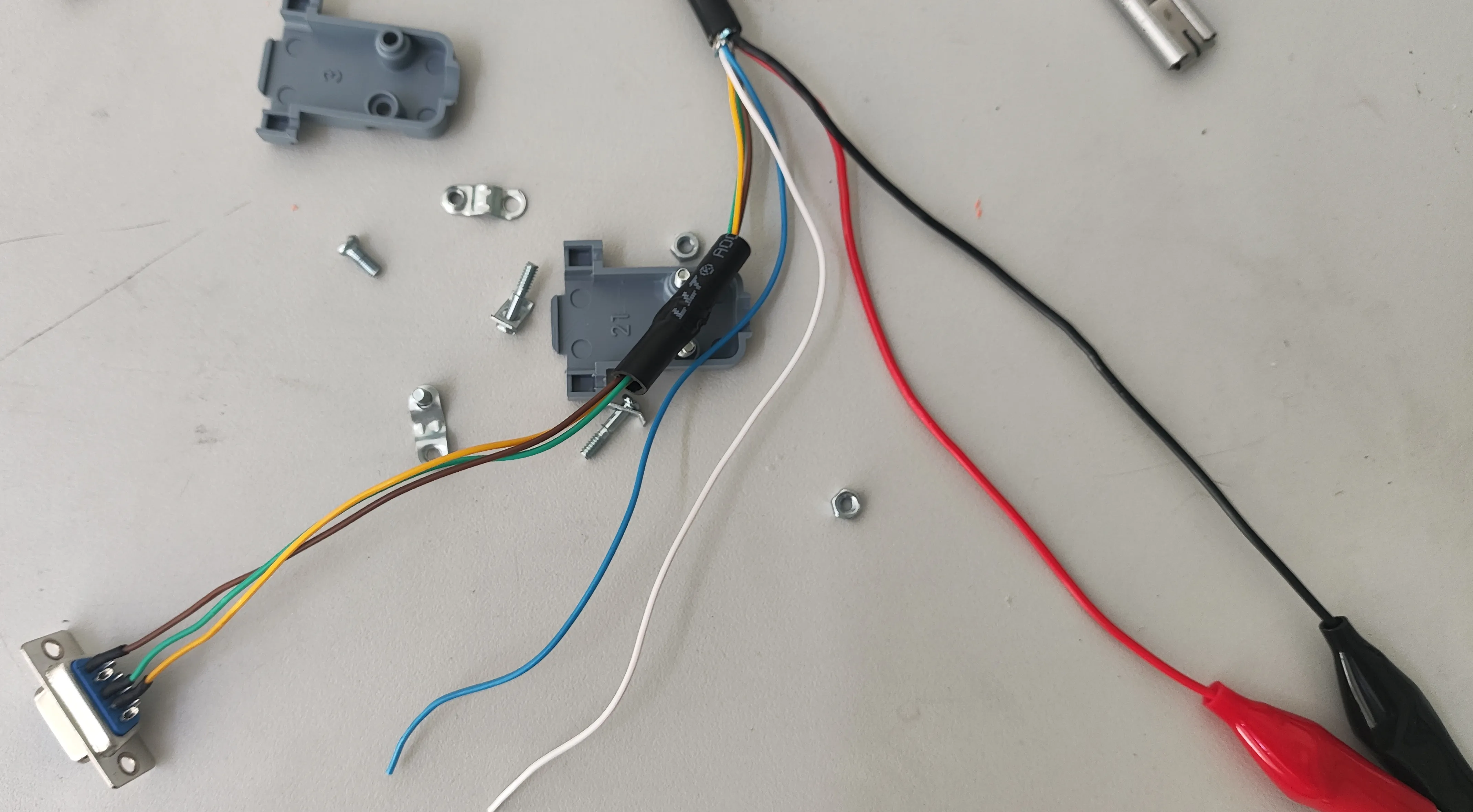

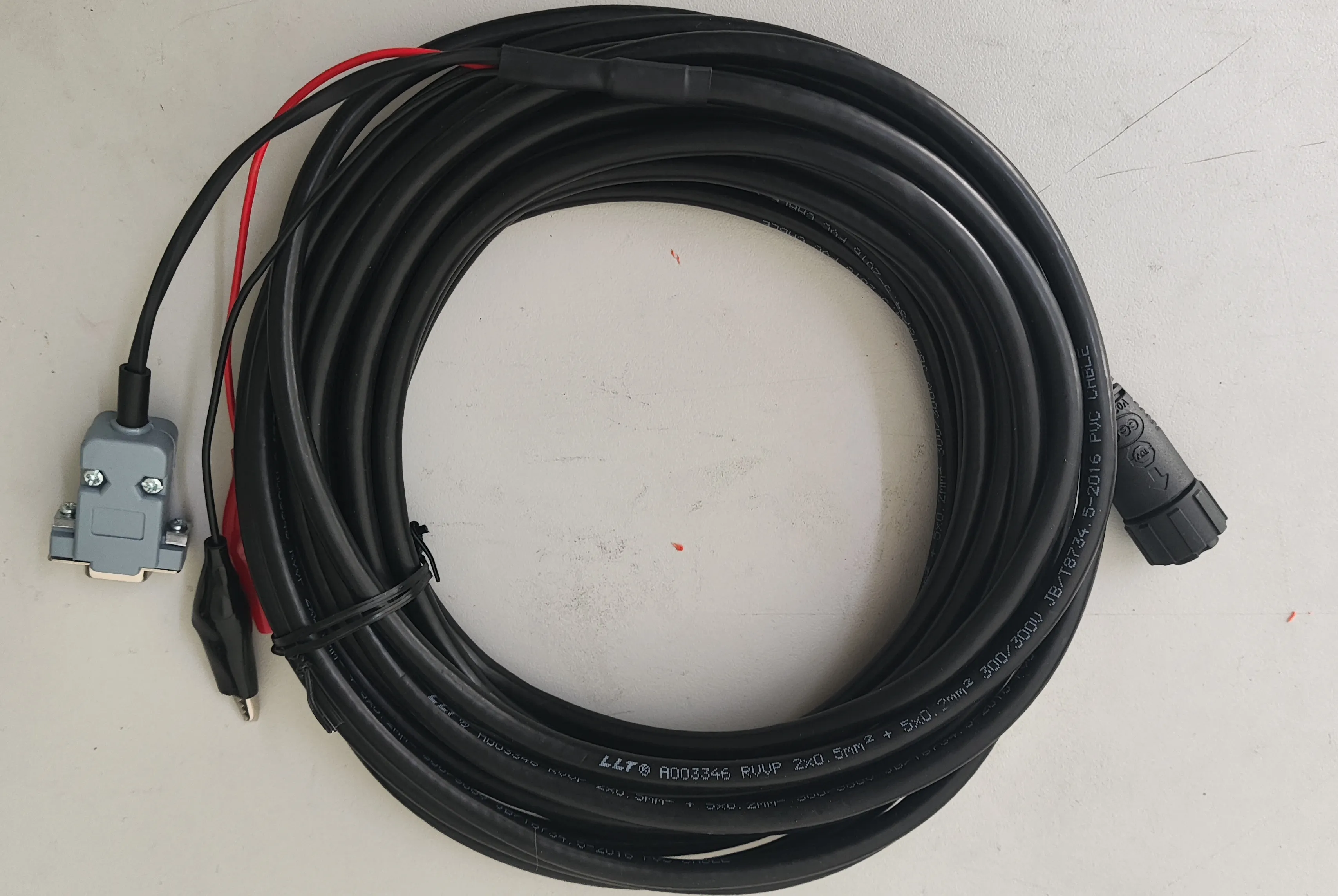

将供电端口插入用户机的VCC与GND引脚。DB9的引出的BD_RXD、BD_TXD、GND分别插入用户机对应端口。

将DB9通过USB转串口连接至电脑。电脑上运行串口助手，波特率为115200。此时将设备上电，串口助手上会显示APPruning

如果没有出现任何数据，则需要将BD_RXD、BD_TXD两个线缆进行调换。然后重新上电进行观察。

判断线缆端子线序

若没有用户机时，只有线缆端时，可使用万用表，配合测量工装进行测量供电端口电压进行判断。测量1号与2号引脚的电压差、11号与12号引脚的电压差。

当判断出供电引脚后，连接DB9串口工装。将DB9通过USB转串口连接至电脑。电脑上运行串口助手，波特率为115200。此时将设备上电，串口助手上会显示调试信息输出。

判断线缆线序

若没有用户机，且没有线缆端时，可使用万用表，

---
