功能要求

1. 能够控制电脑开机。
2. 能够检测电脑是否开机。
3. 能够使用微信配网。
4. 能够连接UDP服务器。
5. 能通过服务器记录开关机与控制信息。
6. 能够使用LED显示现在的工作状态。

实现方法

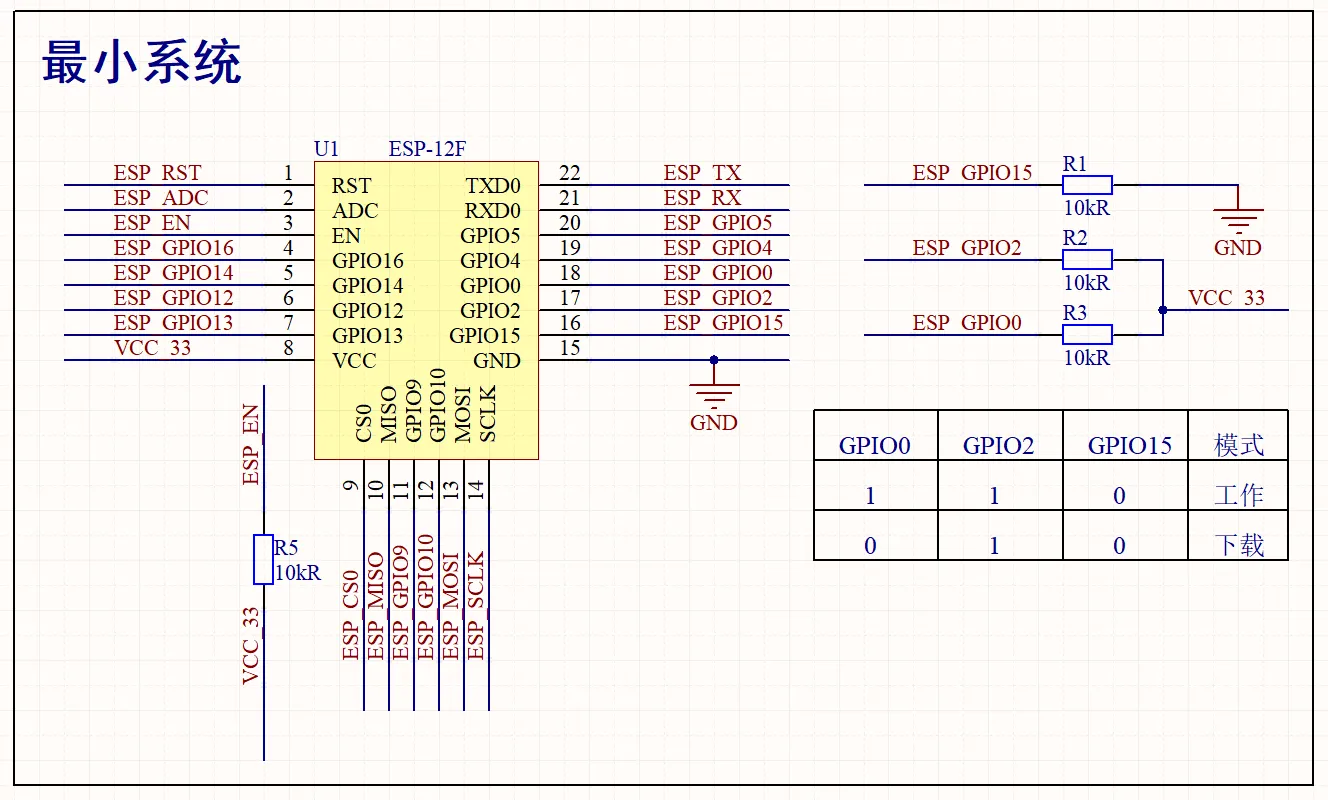

主控ESP12F

电源

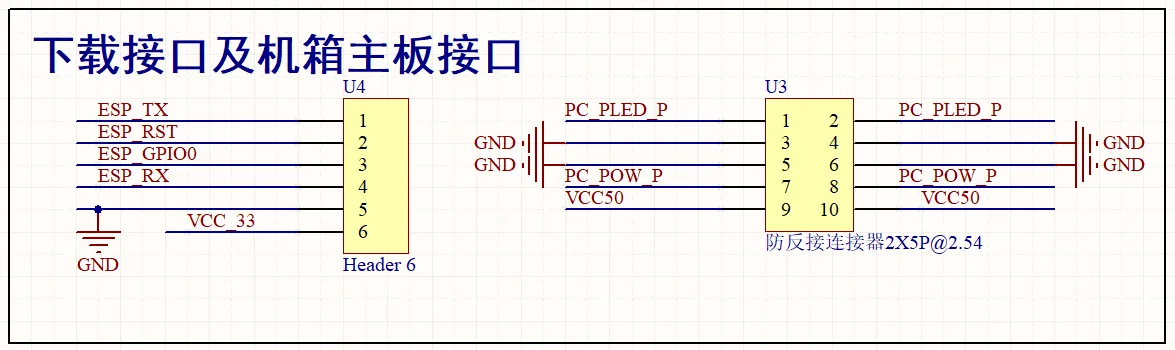

下载及主板接口

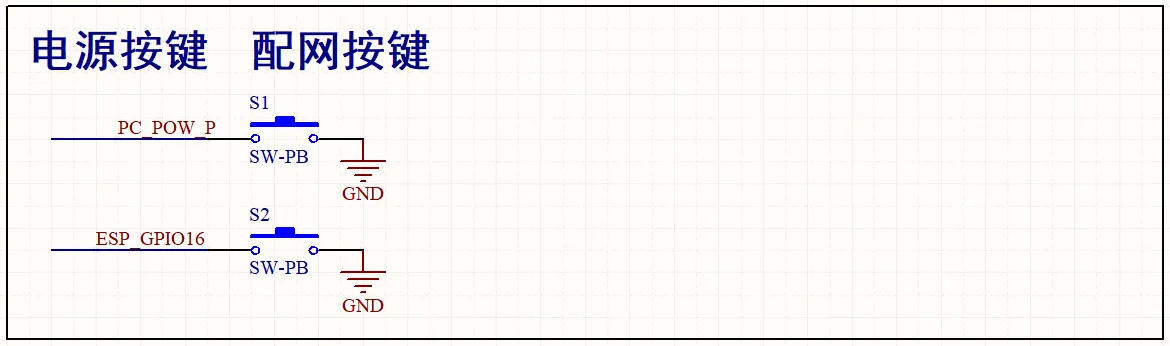

开机按键及配网按键

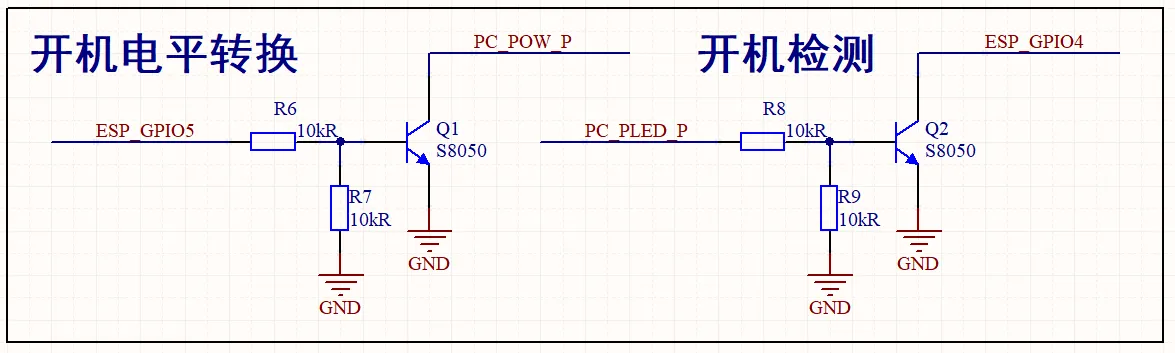

开机按键与检测开机

开机上报记录

C
u8 datatemp[512];
os_memset(datatemp,0,512);
os_sprintf(datatemp,"#baotou#drivesave#%s#computer#m#p#o#online#1#2#3#4#5#6#7#8#9#",MacAddress);
espconn_send(&ST_NetCon,datatemp,os_strlen(datatemp));

上报状态信息

C
if(gpio==0)
{
    os_sprintf(sendbufftemp,"#baotou#driveupdata#%s#computer#%s#password#state#on#1#2#3#4#5#6#7#8#9#",MacAddress,MacAddress);
}
else
{
    os_sprintf(sendbufftemp,"#baotou#driveupdata#%s#computer#%s#password#state#off#1#2#3#4#5#6#7#8#9#",MacAddress,MacAddress);
}

上报状态变更记录

C
if(gpioold!=gpio)
{
    gpioold=gpio;
    timetoupdataudpserver=100;
    os_printf("SYS:变了 \r\n");
    u8 datatemp[512];
    os_memset(datatemp,0,512);
    os_sprintf(datatemp,"#baotou#drivesave#%s#computer#m#p#o#change#%d#2#3#4#5#6#7#8#9#",MacAddress,gpioold);
    espconn_send(&ST_NetCon,datatemp,os_strlen(datatemp));

}

接收开关机指令，并上传至服务器记录

c
if(!os_memcmp(pdata,"#baotou#control#",os_strlen("#baotou#control#")))
{
    timetoupdataudpserver=100;
    if(breakcnt>3)
    {
        u8 cmd[20];
        os_memset(cmd,0,20);
        os_memcpy(cmd,pdata+breaknum[3]+1,breaknum[4]-breaknum[3]-1);
        os_printf("SYS:%s\r\n",cmd);
        if(!os_memcmp(cmd,"on",os_strlen("on")))
        {
            os_printf("SYS:开机\r\n",cmd);
            timetoupdataudpserver=100;
            switchtime=1;
            u8 datatemp[512];
            os_memset(datatemp,0,512);
            os_sprintf(datatemp,"#baotou#drivesave#%s#computer#m#p#o#switch#on#2#3#4#5#6#7#8#9#",MacAddress);
            espconn_send(&ST_NetCon,datatemp,os_strlen(datatemp));
        }
        else if(!os_memcmp(cmd,"off",os_strlen("off")))
        {
            os_printf("SYS:关机\r\n",cmd);
            timetoupdataudpserver=100;
            switchtime=10;
            u8 datatemp[512];
            os_memset(datatemp,0,512);
            os_sprintf(datatemp,"#baotou#drivesave#%s#computer#m#p#o#switch#off#2#3#4#5#6#7#8#9#",MacAddress);
            espconn_send(&ST_NetCon,datatemp,os_strlen(datatemp));

        }

    }
}

生产文件

交互式料表

http://kellermen.top:1009/pcb/049/

使用说明

长按配网按钮,开始配网

长按配网按钮后，LED指示灯常亮。打开安信可公众号，使用配网功能进行配网。

配网完成后，根据指示灯来判断工作状态。

LED状态	工作模式
常亮	正在进行微信配网
快闪	正在搜网
慢闪	正常工作

使用手机软件，控制设备

在关机状态下。点击开机按钮，模块按下按钮1S。

C
switchtime=1;

在开机状态下。点击开机按钮，模块按下按钮10S。

C
switchtime=10

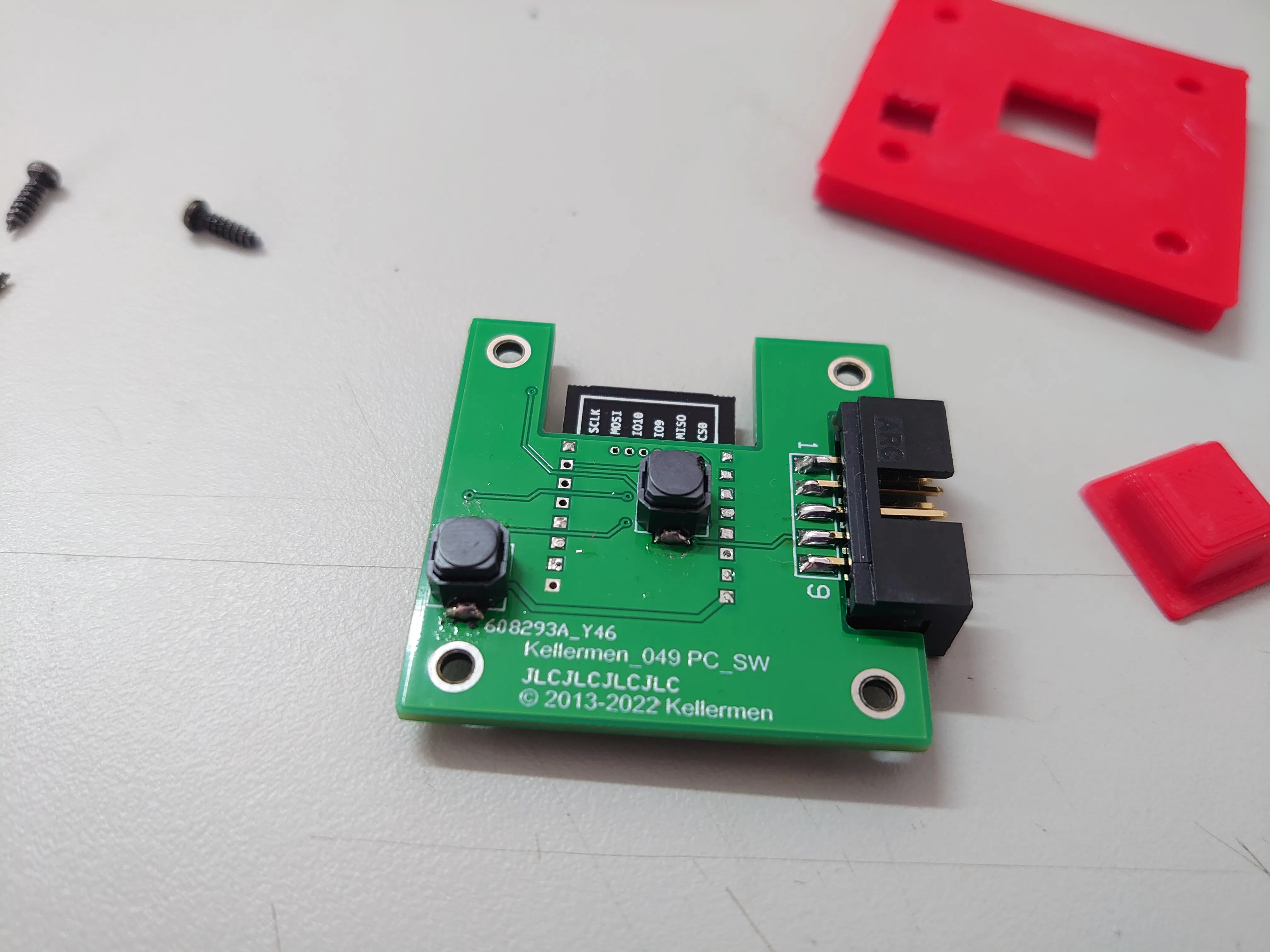

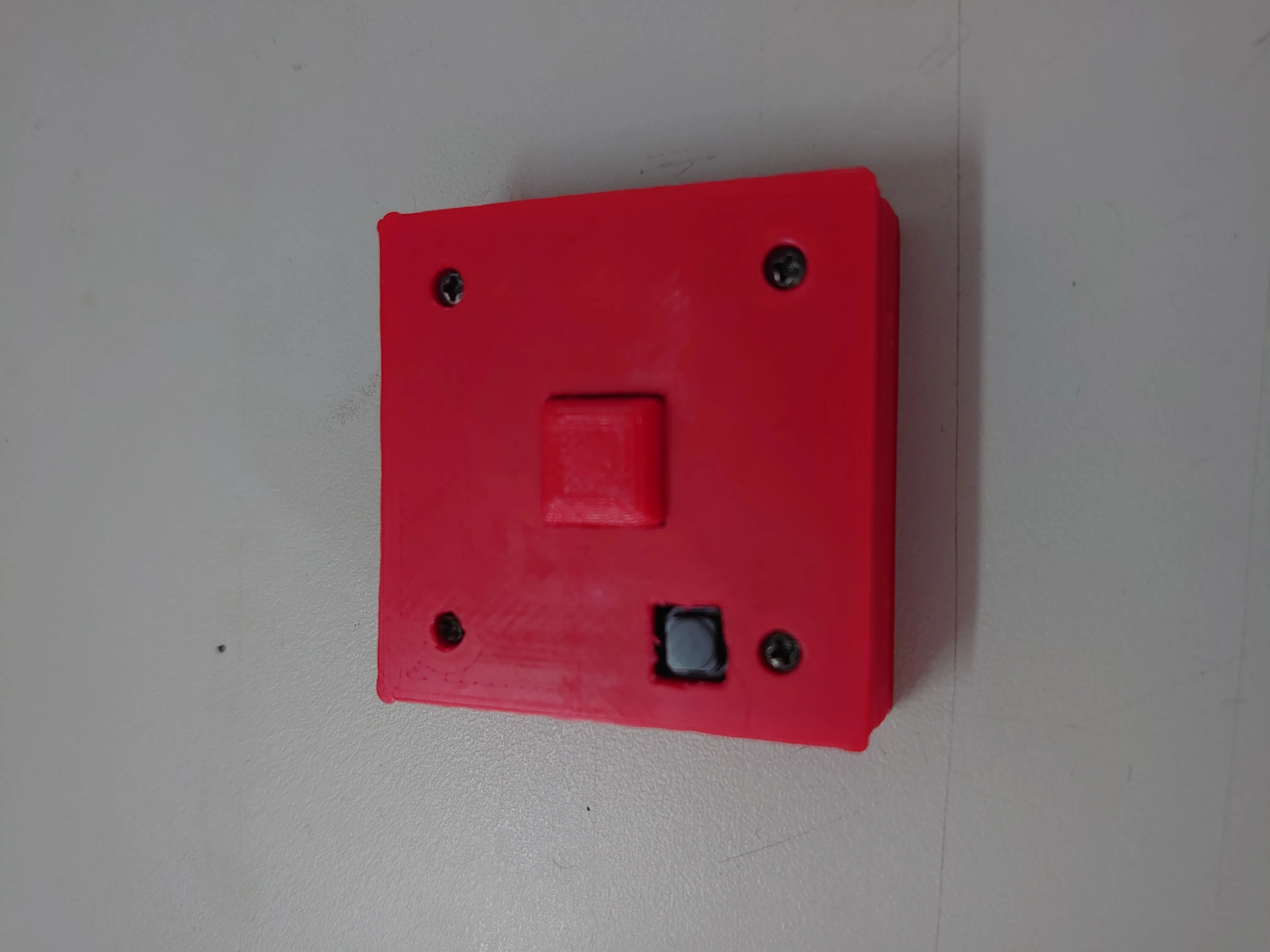

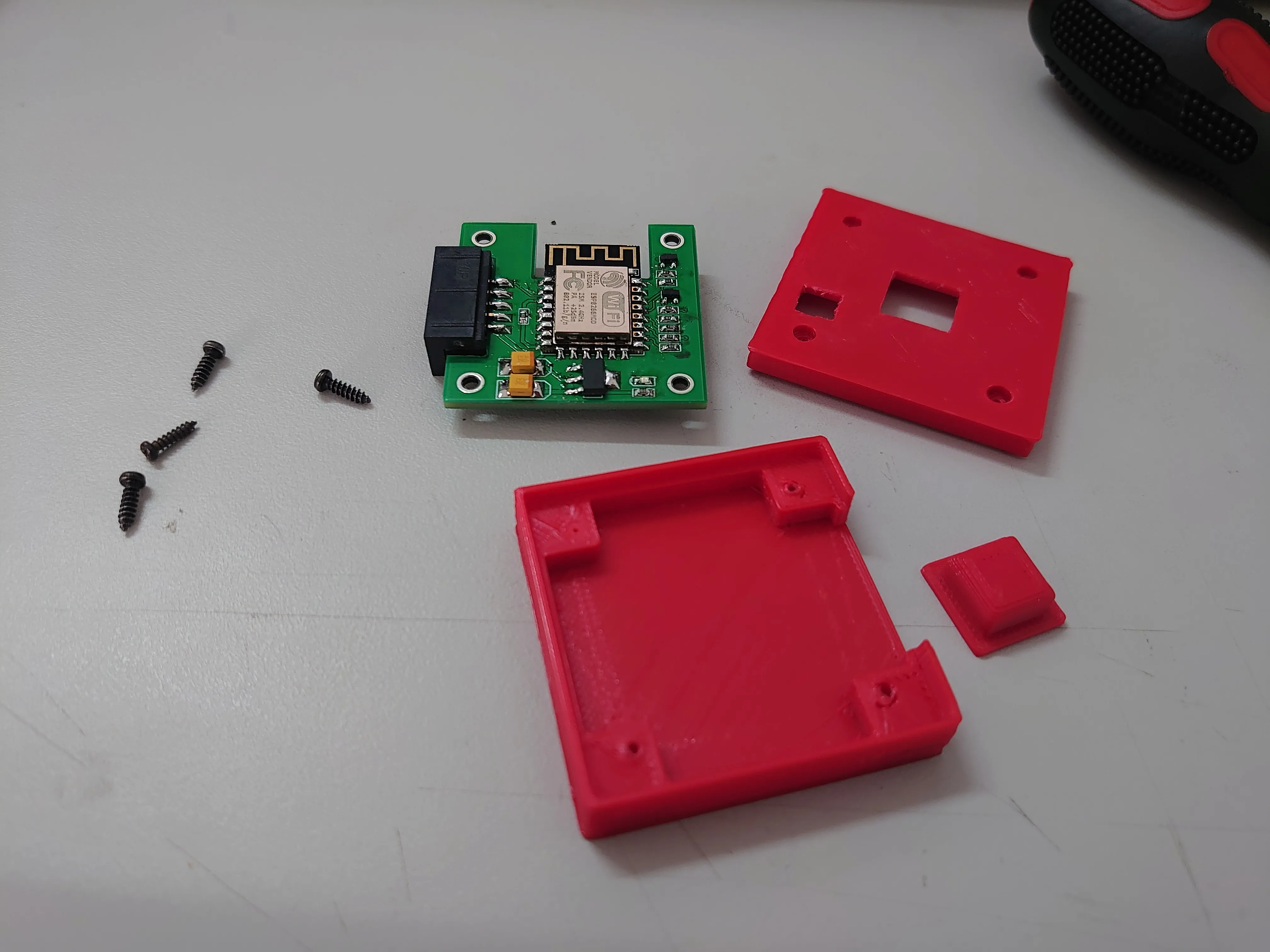

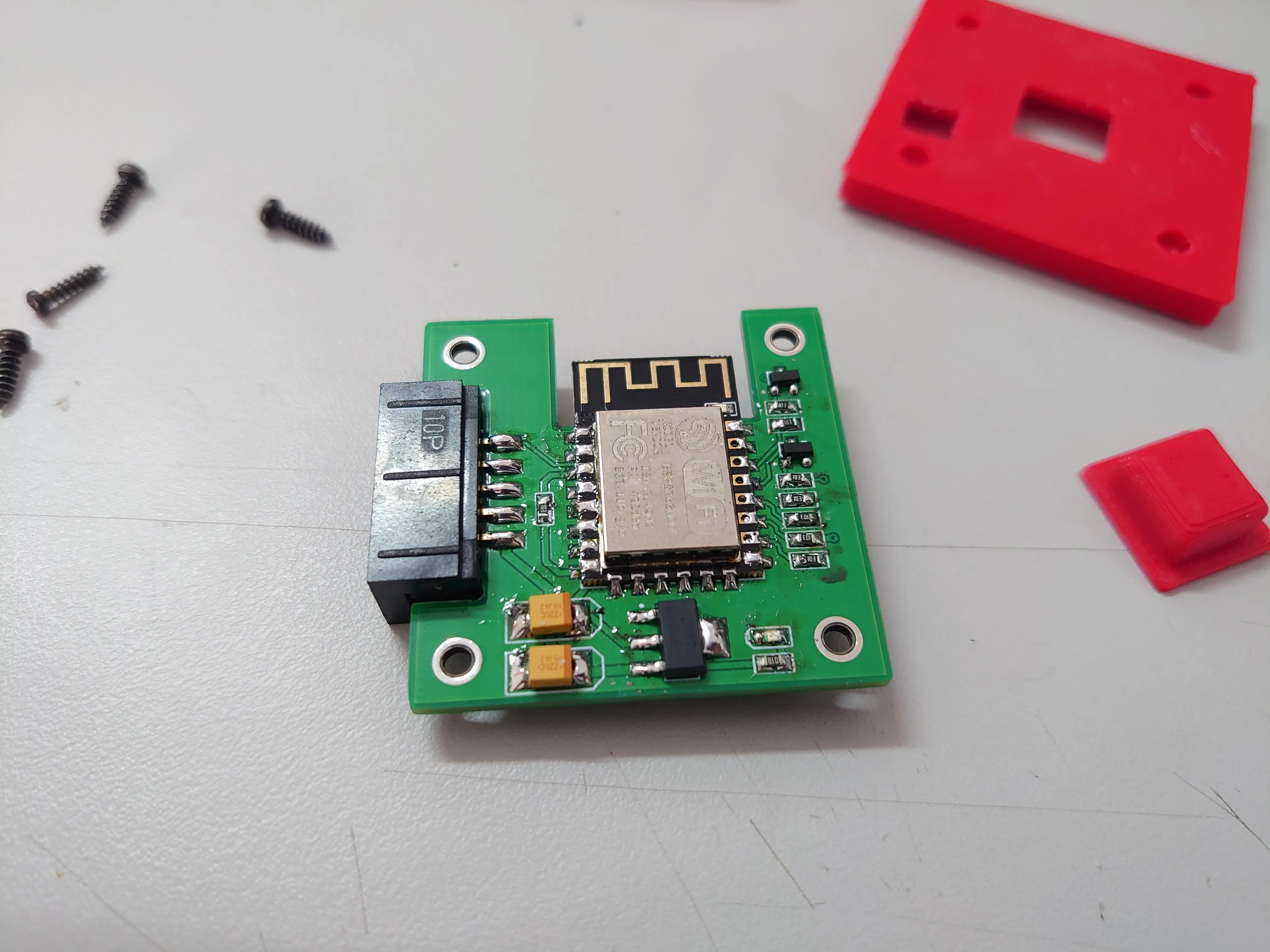

实物图
