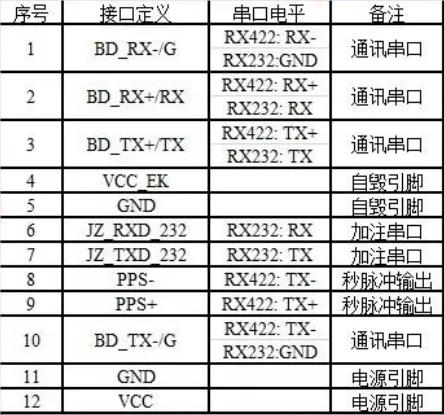

| 序号 | 接口定义(HG2北三) | 说明(HG2北三) | 原HG2/HG3 |
| 1 | BD_RX- | RS422时此引脚为接收端 | |
| GND | RS232时此引脚为信号地 | ||
| 2 | BD_RX+ | RS422时此引脚为接收端 | BD RX |
| BD_RX | RS232时此引脚为接收脚 | ||
| 3 | BD_TX+ | RS422时此引脚为发射端 | BD TX |
| BD_TX | RS232时此引脚为发射端 | ||
| 4 | VCC_EK | 自毁引脚 | |
| 5 | GND | 自毁信号地 | 信号地 |
| 6 | JZ_RXD | 加注串口接收引脚 | |
| 7 | JZ_TXD | 加注串口发射引脚 | |
| 8 | PPS+ | 秒脉冲 | |
| 9 | PPS- | 秒脉冲 | |
| 10 | BD_TX- | RS422时此引脚为发射端 | |
| GND | R232时此引脚为信号地 | ||
| 11 | GND | 电源地 | 电源地 |
| 12 | VCC | 电源输入 | 电源输入 |
注意
2024年3月8日与2024年3月9日。两次安装记录。用户机的2号引脚需连接至大气波导主机的3号引脚。 用户机的3号引脚需连接到主机的2号引脚。
